Verwendung von Raumbegrenzungen

Folgendes ist bei der Verwendung von Raumbegrenzungen in Verbindung mit Split-Level (versetzte Geschoße) zu beachten:

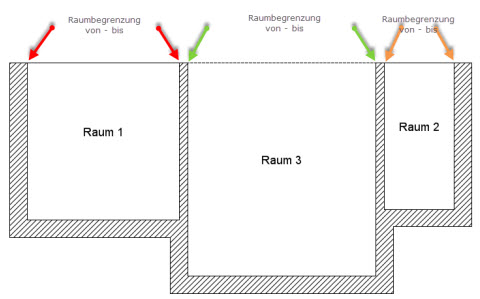

• Die Raumbegrenzung müssen immer vom ersten inneren Wandeckpunkt zum zweiten inneren Wandeckpunkt gehen. (kürzeste Verbindung – siehe Beispiel)
• Raumbegrenzungen dürfen auf keinen Fall über Stirnseiten von Wänden gehen (zB. (zB. von Pfeil rot nach Pfeil orange)
• Raumbegrenzungen dürfen Wände nicht kreuzen, nicht durchdringen.
• Raumbegrenzungen dürfen in Wände nicht eindringen.
• Raumbegrenzungen dürfen sich untereinander nicht kreuzen / eindringen / durchdringen. Ein T-Stoß ist erlaubt.
• Nie Raumbegrenzungen parallel zu einer Wand mit dem Abstand kleiner 0,05cm eingeben.
• Bei der Verwendung von Raumbegrenzungen (virtuellen Wänden) immer eine manuelle Decke einfügen (statt Automatikdecke)
  Die Automatikdecke würde nicht bis zur Raumbegrenzung gehen.



Alternative zur Verwendung von Raumbegrenzungen

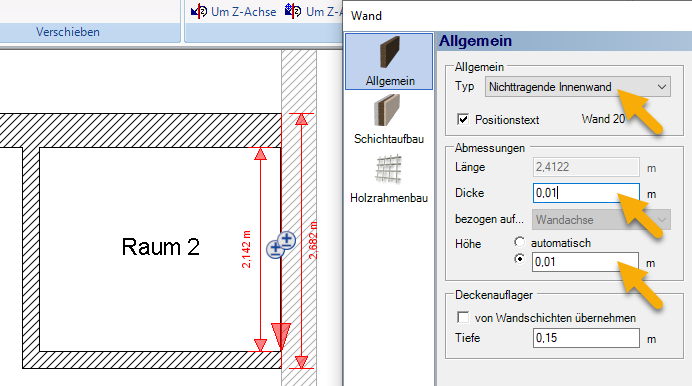

Alternativ könnten sie statt einer Raumbegrenzung auch eine nichttragende Innenwand mit der Dicke von 1 cm und einer Höhe von 1 cm verwenden. Dabei haben Sie dann auch die Möglichkeit, bei der Positionierung die Bezugspunkte der Wand mit der Kurztaste STRG-W entsprechend zu ändern.

Speziell wenn eine Raumabgrenzung über mehrere Streckenabschnitte geht, oder einen Polygonzug ergibt, ist die Alternative über die 1 cm hohen und 1 cm breiten Innenwände die bessere Wahl zum Abgrenzen von Räumen.
