Haben Sie in cadvilla einen Raum gezeichnet und möchten nun den automatisch generierten Fußboden ganz oder teilweise entfernen? Da cadvilla Räume und deren Böden automatisch erkennt, sobald eine Fläche vollständig von Wänden umschlossen ist, lässt sich der Fußboden nicht einfach durch Markieren und Löschen entfernen. Es gibt jedoch einen einfachen und logischen Workaround, um genau dieses Ziel zu erreichen. In diesem Tutorial erklären wir Ihnen Schritt für Schritt, wie Sie mithilfe einer Deckenaussparung den Fußboden in einem Raum gezielt ausblenden oder löschen können.

So entfernen Sie den Fußboden mit einer Deckenaussparung

Stellen Sie sich folgendes Beispiel vor: Sie haben ein Gebäude mit einem Erdgeschoss (EG) und einem Obergeschoss (OG). Im EG ist der Fußboden zur besseren Veranschaulichung dunkler eingefärbt.

1. Wechseln Sie in das darunter liegende Geschoss: Wenn Sie den Fußboden im Obergeschoss (OG) entfernen möchten, müssen Sie die Aussparung in der Decke des Erdgeschosses (EG) vornehmen. Wechseln Sie also in die 2D-Ansicht des EG.

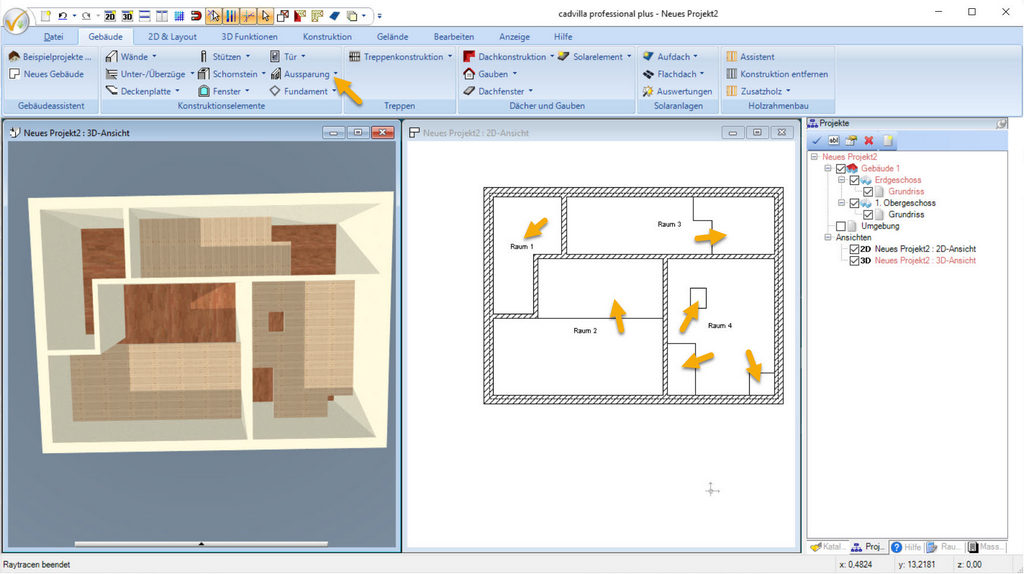

2. Deckenaussparung einfügen: Fügen Sie nun im EG an der gewünschten Stelle eine Deckenaussparung ein.
   • Hinweis zur Darstellung: Die gestrichelte Linie innerhalb der Außenmauern in der 2D-Ansicht repräsentiert die Decke. Dabei kann es sich entweder um die automatisch generierte Decke (Automatikdecke) oder um eine manuell von Ihnen eingezeichnete Decke handeln.
3. Ergebnis im darüber liegenden Geschoss prüfen: Wechseln Sie nun in die 3D-Ansicht oder in die 2D-Ansicht des Obergeschosses (OG). Sie werden sehen, dass der Fußboden genau an den Stellen, an denen Sie im EG die Deckenaussparungen platziert haben, nun entfernt bzw. „durchbrochen“ ist.

Tipp: Wenn Sie den gesamten Fußboden eines Raumes entfernen möchten, ziehen Sie die Deckenaussparung einfach über die gesamte Fläche des Raumes auf. Wenn die Deckenaussparung nicht wie gewünscht platziert wird, werfen Sie am besten einen kurzen Blick in die 3D-Ansicht. Kontrollieren Sie dort als Erstes, ob eine Decke vorhanden ist und wie diese genau dargestellt wird.
