In der 2D-Ansicht von cadvilla entspricht der Nullpunkt dem Koordinatenursprung (0/0/0) und befindet sich exakt in der Mitte des virtuellen Zeichenblattes.

Wenn Sie ein neues Projekt erstellen, wird intern ein absoluter Nullpunkt hinzugefügt. Dieser war bis zur Version 5 standardmäßig sichtbar, in den neueren Versionen ist die Sichtbarkeit deaktiviert. Der Nullpunkt liegt – genau wie der Nordpfeil – auf der Folie Umgebung.

Wichtige Eigenschaften:

• Position: Der Nullpunkt / Ursprung ist fixiert und kann nicht verschoben werden.
• Verwendung: Er ist primär relevant, wenn Sie mit der direkten Koordinateneingabe (Kurztaste K) arbeiten, um Punkte absolut zum Ursprung zu setzen.
• Empfehlung: Für die effiziente Grundrisserfassung empfehlen wir statt der absoluten Koordinateneingabe die Arbeit mit Hilfslinien und Konstruktionshilfen. Die Konstruktionshilfen erreichen Sie während einer Eingabe von Elementen jederzeit über die rechte Maustaste (Kontextmenü).

Sichtbarkeit des Ursprungs / Nullpunkts ändern

Falls der Ursprung in Ihrer Zeichnung stört, können Sie dessen Sichtbarkeit deaktivieren. Gehen Sie dazu wie folgt vor:

1. Klicken Sie in die 2D-Ansicht, um diese als aktive Ansicht festzulegen.
2. Drücken Sie 2-3 Mal die Taste ESC, um sicherzustellen, dass keine Funktion mehr aktiv ist und keine Elemente selektiert sind.
3. Klicken Sie mit der rechten Maustaste in einen leeren Bereich der Ansicht.

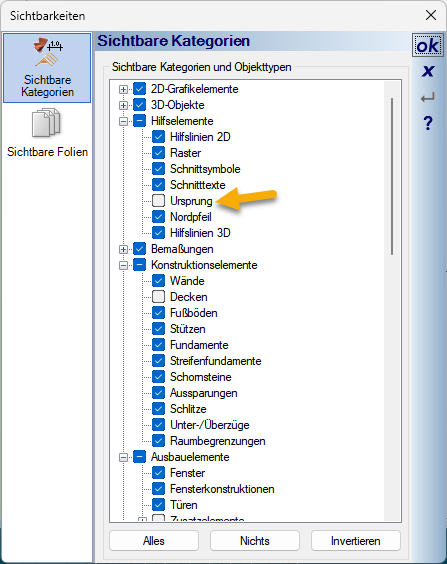

4. Wählen Sie im Kontextmenü den Punkt Sichtbarkeiten.
5. Navigieren Sie zum Bereich Hilfselemente.
6. Hier finden Sie die Option, den Ursprung durch Entfernen des Häkchens auszublenden.
