2D Grafik Ansicht überarbeiten – (teilweise verdeckte) Linien in den Vordergrund
Manchmal kommt es vor, dass nach dem Erstellen einer 2D Grafikansicht die Begrenzungslinie einer Wand teilweise (oder vollständig) von dem Füllmuster der betreffenden Wand überdeckt ist.
In diesem Fall muss man die Füllmuster der Wand manuell in den Hintergrund schieben.
Dazu gehen sie wie folgt vor:
- Gehen Sie auf Bearbeiten → Selektieren Assistent
- Wählen Sie in dem folgenden Fenster unter 2D Grafikelemente die Polygone aus und klicken auf weiter
- Im darauf folgenden Fenster wählen Sie in allen Folien aus und klicken auf Fertig stellen

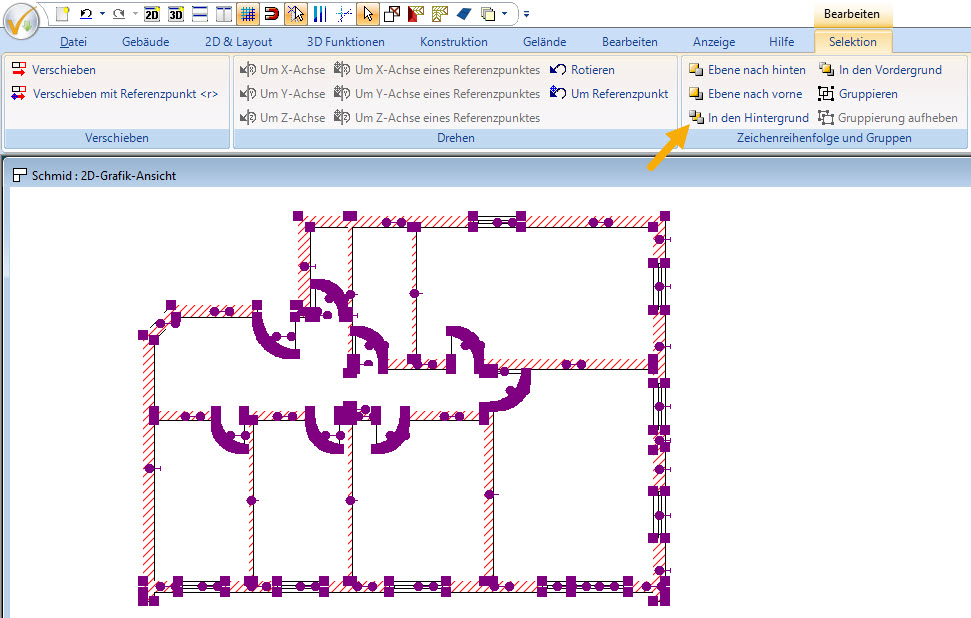

Danach werden in der 2D Grafikansicht alle Polygone selektiert.

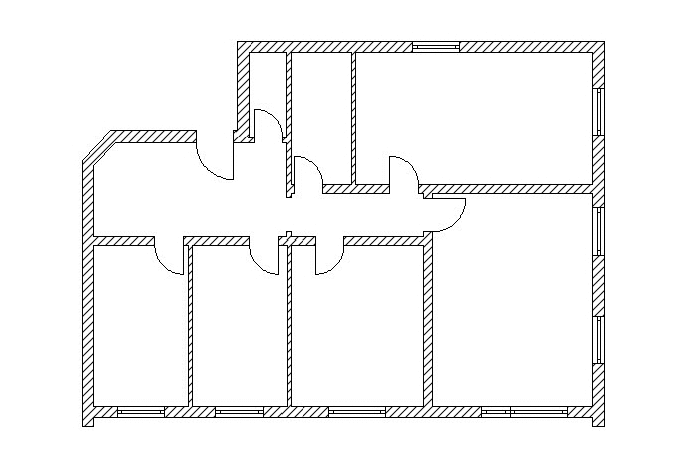

Jetzt klicken Sie auf ‚In den Hintergrund‘. Mit dieser Aktion werden alle gefüllten Polygone in den Hintergrund gesetzt und die Linien treten wieder zum Vorschein.
Hinweis: diese Vorgang kann etwas dauern, aber danach sollte alles wie gewünscht dargestellt werden.
