Mansardendach – Übersicht der abgefragten Parameter

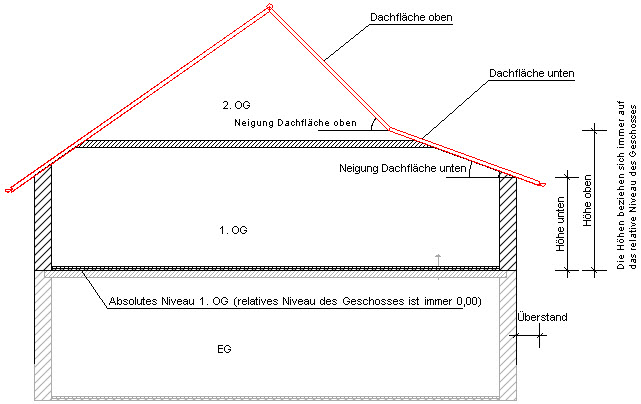

Wenn bei der Dachform als Profiltyp ein Mansardendach definiert wird, werden verschiedene Parameter abgefragt. An dem Bild sieht man, das damit gemeint ist.

Bei der abgefragten Höhe unten handelt es sich  um die Höhe vom Null-Niveau des Geschosses (ist gleich Oberkante Rohdecke) bis zum Schnittpunkt der Aussenwand mit der Oberkante Sparren (ist der Punkt an dem dach das Dach aufliegt). Diese Höhe wird auch oft als Kniestock-Höhe bezeichnet.

Bei der abgefragten Höhe oben handelt es sich um die Höhe an dem das Dach einen anderen Winkel bekommt (siehe Zeichnung). Die Höhe oben geht somit vom Null-Niveau des Geschosses (ist gleich Oberkante Rohdecke) bis zur Unterkante des Knickpunktes des Daches.

Für die schnelle Eingabe geben sie zuerst die Parameter für die Dachfläche oben ein, und danach für die Dachfläche unten. Der Wert für die Höhe der Dachfläche oben muß natürlich immer höher sein als der Wert für die Dachfläche unten. Hinweis: Nach Festlegung immer die eingegebenen Höhen nochmals kontrollieren.

In unserem oben angeführten Beispiel ist die Höhe des 1. OGs beispielsweise 2,80m.
Die Werte für die Dachfläche oben sind: Höhe 3,00m, Neigung 45 Grad, Überstand 0,00m.
Die Werte für die Dachfläche unten sind: Höhe 2,00m, Neigung 20°, Überstand 0,50m.

Hinweis: Wenn sie nach Erstellung des Daches einen Schnitt erstellen, können sie die Maße nochmals einfach nachmessen.
