Vorwand mit Abstand NULL zu einer anderen Wand

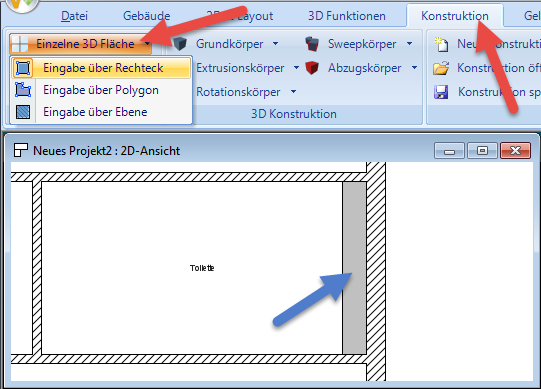

Vorwände mit einem Abstand von NULL (oder negativem Abstand) zu einer anderen Wand (zB. Aussenwand) kommen beispielsweise im WC-Bereich für die WC-Spülung vor. Diese Vorwände müssen entweder als Stellwand oder noch besser mit dem Oberflächenplaner (siehe rote Pfeile) eingegeben werden. Bei Eingabe von Vorwänden über normale Wände (Innenwand/Aussenwand, …) kommt es zu einem Fehler beim Verschneiden der Wände (selbiges gilt übrigens auch für die Eingabe von Streifenfundamenten) und in Folge zu einem Fehler bei der Raumbildung. Auch der Fußboden kann dann nicht erstellt werden.

Als Vorwand bezeichnen wir zwei parallele Wände die zueinander einen Abstand von Null haben.

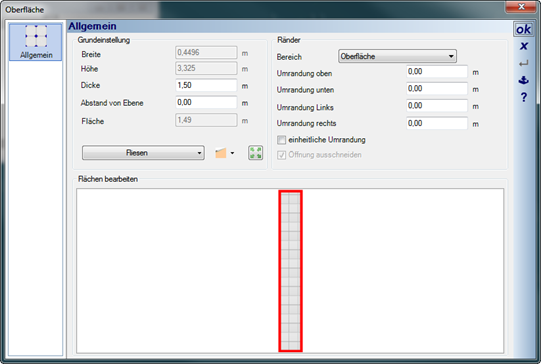

Die „Wand“ die mit dem blauen Pfeil markiert ist hat zur Aussenwand den Abstand 0 und beispielsweise eine Dicke (in unserem Fall ist das dann die Höhe der Wand) von 1,50m.

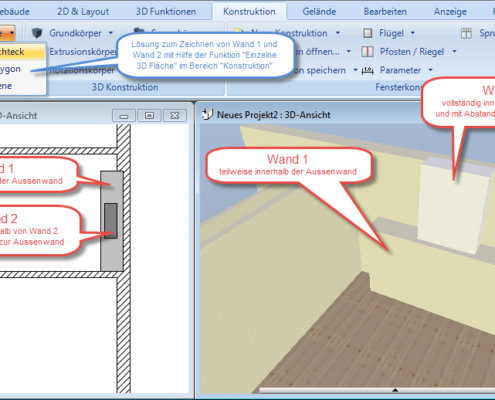

Auch parallele Wände die sozusagen einen negativen Abstand zueinander haben (und somit teilweise oder vollständig innereinander liegen) müssen mit Hilfe des Oberflächenplaners gelöst werden.
