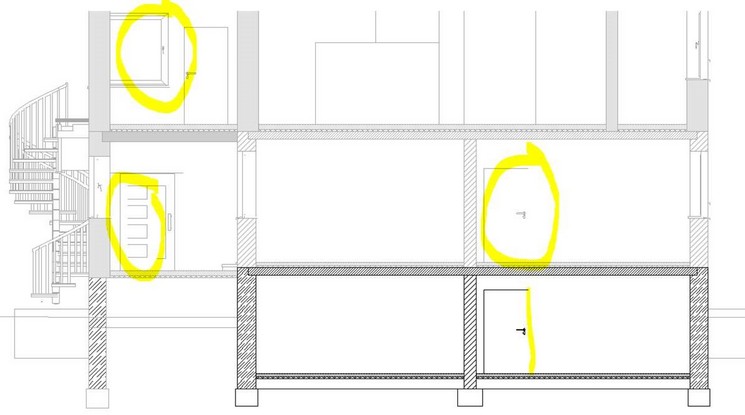

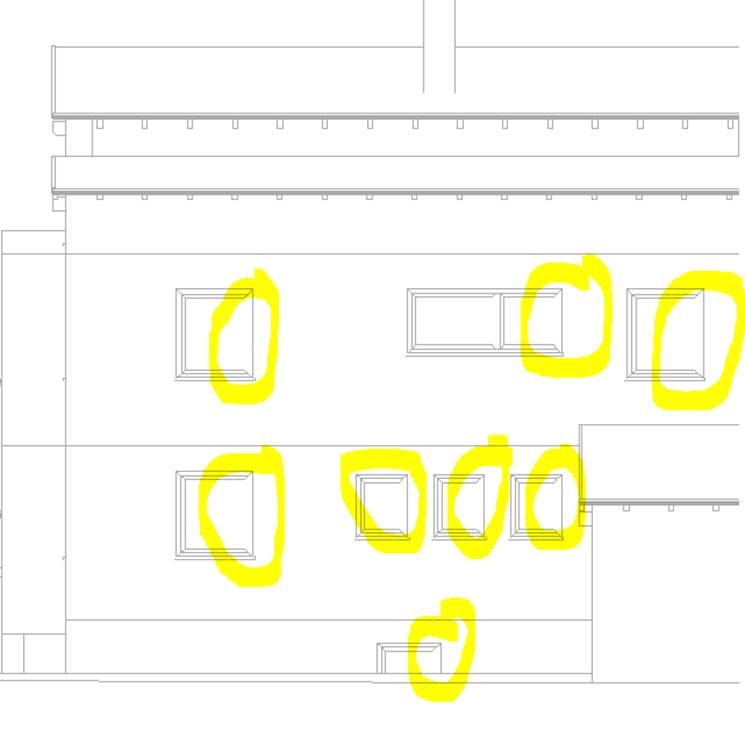

In seltenen Fällen kann es vorkommen, dass Fenster oder Türen in Schnittansichten oder Seitenansichten (mit aktivierter verdeckter Linienberechnung) unvollständig dargestellt werden. Dabei fehlen oft einzelne Linien oder Kanten der Bauelemente.

Ursache: Minimale Winkelabweichungen

Dieser Effekt tritt fast ausschließlich auf, wenn die betroffenen Wände oder die Schnittführung nicht exakt rechtwinklig (90°) oder parallel zueinander verlaufen.

Bereits minimale Abweichungen können zu Darstellungsfehlern führen:

• Wand ist nicht exakt gerade: Die Wand wurde z. B. mit einem Winkel von 0,01° statt 0° gezeichnet.
• Schnittführung ist schief: Das Schnittfenster für die Seitenansicht wurde z. B. mit 89,97° statt 90° definiert.

Da die Wand und die Blickrichtung nicht zu 100 % parallel sind, kann die Software die Kanten in der Hiddenline-Berechnung nicht korrekt auflösen.

Lösung und Vermeidung

Um dieses Problem zu beheben oder von vornherein zu vermeiden, achten Sie auf eine präzise Eingabe:

1. Nutzung der STRG-Taste (Winkelraster): Halten Sie während der Eingabe von Wänden oder Schnittlinien stets die STRG-Taste gedrückt.

• Dies aktiviert das Winkelraster.
• Eingaben sind dann nur in festen Schritten (z. B. 0°, 15°, 30°, 45°, 90°…) möglich.
• Dadurch wird sichergestellt, dass Wände und Schnitte absolut waagrecht oder senkrecht verlaufen.

2. Überprüfung bestehender Elemente: Sollte der Fehler bei bereits gezeichneten Wänden auftreten, prüfen Sie deren Winkel in den Eigenschaften und korrigieren Sie diesen gegebenenfalls auf exakt 0° oder 90°. Gleiches gilt für die Definitionslinie des Schnittes.
