Wenn Sie in cadvilla als Dachform den Profiltyp Mansardendach wählen, werden spezifische Parameter abgefragt, um die charakteristische geknickte Dachform zu definieren.
Hier finden Sie eine Erklärung der wichtigsten Begriffe und wie Sie diese korrekt eingeben.

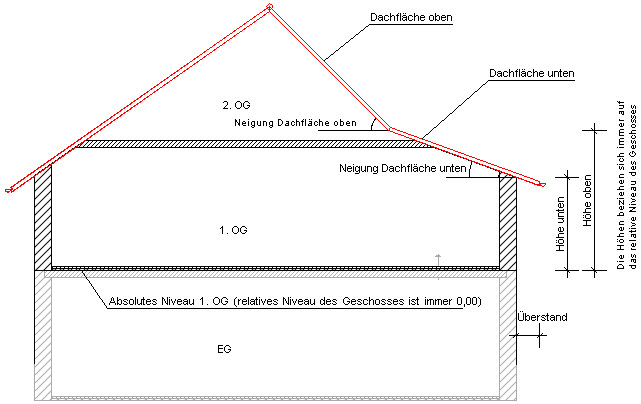

1. Definition der Höhenparameter
Die korrekte Eingabe der Höhen ist entscheidend für die Form des Daches. Alle Höhen beziehen sich in der Regel auf das Null-Niveau des aktuellen Geschosses (Oberkante Rohdecke).
- Höhe unten (Kniestock-Höhe): Dies ist die Höhe vom Null-Niveau des Geschosses bis zum Schnittpunkt der Außenwand mit der Oberkante der Sparren. Es ist der Punkt, an dem das Dach auf der Wand aufliegt.
- Höhe oben (Knickpunkt): Dies definiert die Höhe, an der das Dach seinen Winkel ändert (der „Knick“ im Mansardendach). Gemessen wird vom Null-Niveau des Geschosses bis zur Unterkante dieses Knickpunktes.
2. Empfohlene Vorgehensweise bei der Eingabe
Für eine schnelle und fehlerfreie Konstruktion empfiehlt es sich, die Dachflächen von oben nach unten zu definieren.
- Dachfläche oben: Geben Sie zuerst die Werte für den oberen Teil des Daches ein.
- Dachfläche unten: Geben Sie danach die Werte für den unteren Teil des Daches ein.
Wichtige Regel: Der Wert für die Höhe der Dachfläche oben muss zwingend größer sein als der Wert für die Dachfläche unten.
3. Praxisbeispiel
Angenommen, Sie planen ein 1. Obergeschoss mit einer Höhe von 2,80 m. Eine typische Eingabe könnte wie folgt aussehen:
- Dachfläche oben:
- Höhe: 3,00 m
- Neigung: 45°
- Überstand: 0,00 m
- Dachfläche unten:
- Höhe: 2,00 m
- Neigung: 70° (typischerweise steiler bei Mansardendächern)
- Überstand: 0,50 m
Pro-Tipp zur Kontrolle: Erstellen Sie nach der Dachkonstruktion einen Schnitt durch das Gebäude. So können Sie die Höhen und Übergänge visuell prüfen und bei Bedarf einfach nachmessen.
