Möchten Sie Ihre Fenster in der 3D-Hausplanung exakt nach Ihren Vorstellungen gestalten? In diesem Video-Tutorial zeigen wir Ihnen, wie Sie vordefinierte Fensterkonstruktionen in der Software cadvilla individuell anpassen. Sie lernen Schritt für Schritt, wie Sie unterschiedliche Materialien für die Innen- und Außenseite definieren, Fenstersprossen einfügen und die genauen Abmessungen festlegen. Zudem erfahren Sie, wie Sie Fensterbänke und die Darstellung im Grundriss optimal konfigurieren. So erstellen Sie im Handumdrehen maßgeschneiderte Fenster für Ihr Bauprojekt.

1. Auswahl einer Fensterkonstruktion

[01:10] Fensterkonstruktion aufrufen

• Wählen Sie im Menü Gebäude > Fenster > Fensterkonstruktion > Frei platzieren.
• Klicken Sie in der 2D-Ansicht die rechte Maustaste und wählen Sie Eigenschaften.

[01:40] Fenstervorlage wählen

• Im Dialogfenster wählen Sie unter dem Reiter Allgemein aus einer Vielzahl von Vorlagen (z. B. Fenster einfach, schräg, dreieckig, zweiflügelig oder bodentief).
• Doppelklicken Sie auf die gewünschte Vorlage (im Video z. B. Fenster, einfach).

2. Materialien für Fensterrahmen und Glas festlegen

Standardmäßig gibt es eine Textur für den Rahmen (weiß) und eine für das Glas. Wenn Sie für die Innen- und Außenseite unterschiedliche Farben benötigen, legen Sie einfach neue Materialien an.

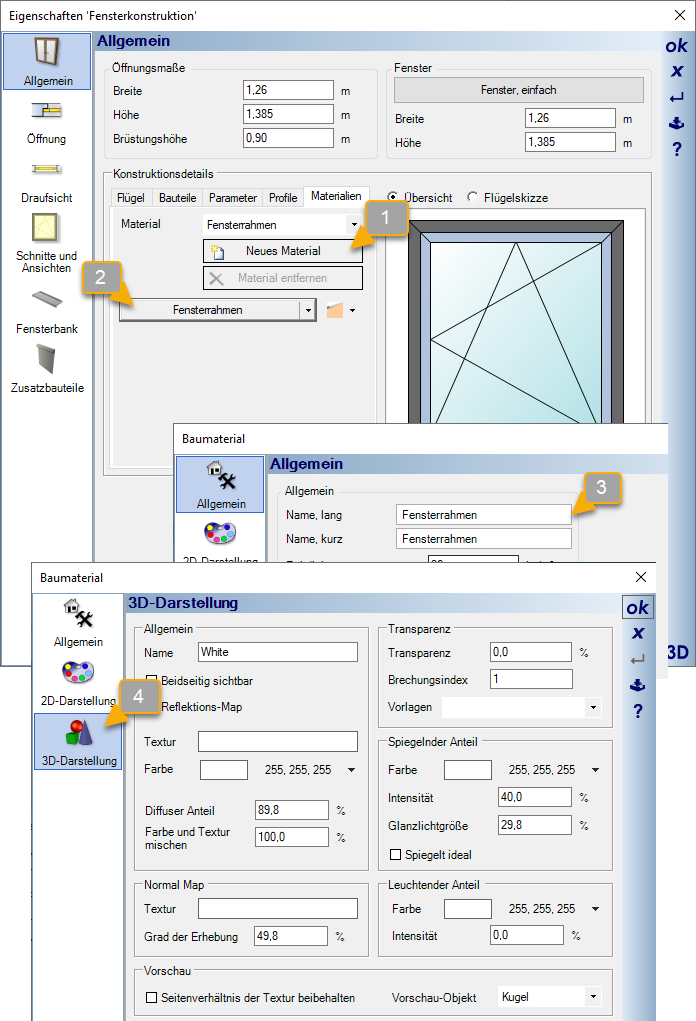

[02:07] Neues Material erstellen

• Wechseln Sie in den Reiter Materialien.
• Klicken Sie auf Neues Material. Die aktuell ausgewählte Textur wird kopiert. Klicken Sie auf den neuen Eintrag.

[02:32] Material benennen und anpassen

• Das Dialogfenster Baumaterial öffnet sich.
• Vergeben Sie unter Name, lang und Name, kurz eine neue Bezeichnung (z. B. NH-weiss oder NH-dunkelgrau).

[02:54] 3D-Darstellung und Farbe definieren

• Wechseln Sie auf 3D-Darstellung.
• Um eine reine Farbe zu nutzen, machen Sie einen Rechtsklick auf das Feld Textur und wählen Sie Auswahl entfernen.
• Klicken Sie auf das Feld Farbe und wählen Sie den gewünschten Farbton aus.
• Passen Sie bei Bedarf Werte wie Spiegelnder Anteil oder Glanzlichtgröße an. Bestätigen Sie mit OK.

3. Materialien den Profilen zuordnen

[05:25] Profile bearbeiten

• Wechseln Sie in den Reiter Profile.
• Wählen Sie unter dem Punkt Profil das gewünschte Bauteil aus (z. B. Rahmenprofil, Flügelprofil oder Sprossenprofil).
• Ordnen Sie unter Material, innen und Material, außen Ihre zuvor erstellten Materialien zu.
• Hier können Sie auch die Maße (Breite und Tiefe) der jeweiligen Profile anpassen.

4. Fenstersprossen einfügen

[06:41] Sprossen-Editor öffnen

• Klicken Sie mit der linken Maustaste in das Vorschaufenster, um es zu selektieren.
• Danach klicken Sie mit der rechten Maustaste in das Vorschaufenster des Fensters.
• Wählen Sie Sprossen editieren.

[06:59] Neue Sprosse hinzufügen

• Klicken Sie auf das Plus-Symbol (Neue Sprosse).
• Wählen Sie zwischen Neue Sprosse, horizontal oder Neue Sprosse, vertikal.
• Legen Sie die Position fest (z. B. 50,0 %) und bestätigen Sie mit OK.
• Optional: Im selben Fenster können Sie unter Standard-Profilwerte auch die Dimensionen der Sprossen ändern. Bestätigen Sie abschließend mit OK.

5. Öffnungsmaße des Fensters und weitere Einstellungen festlegen

[07:43] Öffnungsmaße definieren

• Wechseln Sie zurück zum Reiter Allgemein.
• Unter dem Punkt Öffnungsmaße definieren Sie die Breite, Höhe und Brüstungshöhe Ihres Fensters.

[08:09] Öffnung und Anschlag

• Im Reiter Öffnung stellen Sie die Anschlagsbreite sowie die Tiefe des Fensters in der Wand ein.

[08:40] Draufsicht und Brüstungshöhe

• Im Reiter Draufsicht definieren Sie die Darstellungsart für den Grundriss (z. B. Standard oder Drahtmodell).
• Hier können Sie auch den Text für die Brüstungshöhe ein- oder ausblenden.

[09:15] Schnitte, Fensterbank und Zusatzbauteile

• Unter Schnitte und Ansichten definieren Sie den Linientyp.
• Im Reiter Fensterbank treffen Sie alle Einstellungen für die innere und äußere Fensterbank.
• Im Bereich Zusatzbauteile können Sie Rollläden, Faschen oder Beschläge hinzufügen.

6. 3D-Vorschau nutzen und abschließen

[09:58] Fenster in 3D betrachten

• Klicken Sie im Reiter Allgemein unten rechts auf die Schaltfläche 3D.
• Halten Sie die linke Maustaste gedrückt und bewegen Sie die Maus, um das Fenster im Vorschaufenster von allen Seiten zu betrachten.
• Klicken Sie erneut auf 3D, um die Vorschau zu schließen.

[10:30] Einstellungen übernehmen

• Haben Sie alle Einstellungen getroffen? Dann klicken Sie auf OK, um das fertige Fenster in Ihre Planung zu übernehmen.
