Wenn das Gelände in der 3D-Ansicht durch das Untergeschoss oder den Keller verläuft, liegt dies meist an der Positionierung von Höhenpunkten oder einer unvollständigen Verschneidung des Grundrisses.
Hier sind die häufigsten Ursachen und Lösungen:
1. Höhenpunkte zu nah am Rand oder außerhalb
Das Gelände wird innerhalb der definierten „Umgebungsfläche“ (Folie Umgebung) berechnet. Probleme entstehen, wenn Höheninformationen direkt auf der Kante oder außerhalb liegen.
- Ursache: Höhenpunkte oder Höhenlinien wurden direkt auf die Kante der Umgebungsfläche oder darüber hinaus gesetzt.

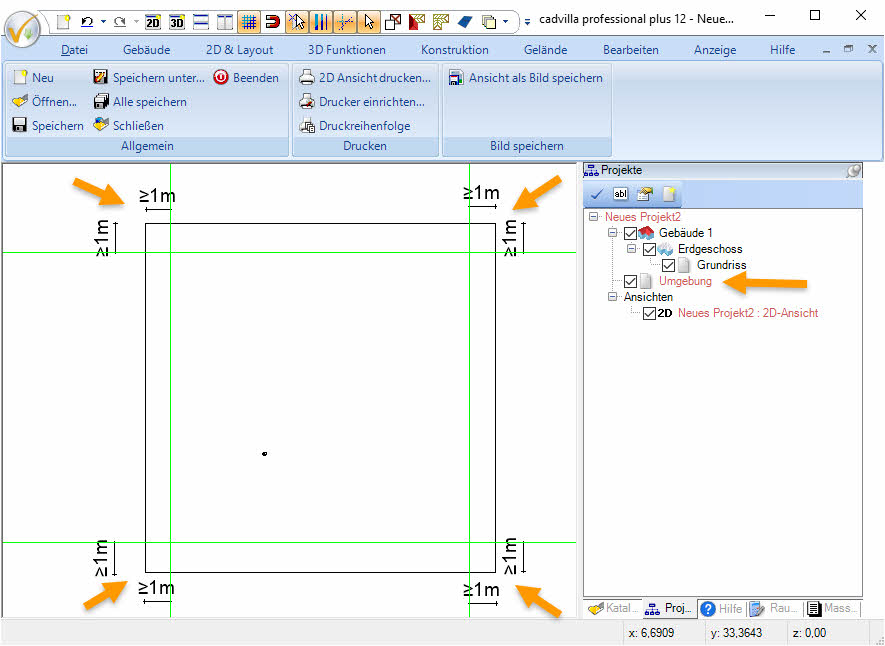

- Lösung: Löschen Sie diese Punkte und setzen Sie sie neu. Achten Sie darauf, dass alle Höhenpunkte mindestens 1 Meter Abstand zur Kante der Umgebungsfläche haben (innerhalb der Fläche).
- Alternative: Vergrößern Sie die Planungsfläche auf der Folie Umgebung, um mehr Platz für die Punkte zu schaffen.
2. Höhenpunkte direkt am Gebäude
- Ursache: Höhenpunkte wurden exakt auf die Hausaußenkante oder Gebäudeecken gesetzt.
- Lösung: Verschieben Sie diese Punkte minimal nach innen (in die Wand) oder nach außen, um Rechenfehler bei der Verschneidung zu vermeiden.
3. Fehlerhafte Grundriss-Verschneidung
- Ursache: Der Grundriss ist nicht korrekt geschlossen oder verschnitten (z. B. fehlt in Teilbereichen der Fußboden).
- Lösung: Überprüfen Sie die Außenwände und trimmen Sie diese sauber, um einen geschlossenen Baukörper zu gewährleisten.
Profi-Lösung: Gelände manuell ausschneiden (ab cadvilla professional)
Eine Methode, die zuverlässig funktioniert, ist der Einsatz eines Abzugskörpers. Dabei wird das Volumen des vom Gelände durchdrungenen Untergeschosses manuell aus dem Gelände „herausgestanzt“.
Schritt-für-Schritt-Anleitung:
- Layer wechseln: Setzen Sie den Layer „Umgebung“ als aktiven Layer (im Projektviewer rechts auswählen).
- Werkzeug wählen: Gehen Sie auf den Reiter
Konstruktion>Extrusionskörper>Eingabe über Polygon. - Ebene wählen: Klicken Sie in der 3D-Ansicht auf eine ebene Fläche, zu der der Extrusionskörper parallel sein soll (z. B. den Fußboden des Kellergeschosses).
- Umriss zeichnen: Zeichnen Sie in der 2D-Ansicht den Umriss des vom Gelände durchdrungenen Untergeschosses als Polygon nach.
- Höhe einstellen: Bevor Sie die Eingabe abschließen, klicken Sie die rechte Maustaste >
Eigenschaften. Stellen Sie die Höhe des Extrusionskörpers so ein, dass sie mindestens der Geschosshöhe entspricht (oder etwas höher ist). - Abschließen: Beenden Sie die Eingabe des Polygons.
- Umwandeln: Selektieren Sie den neu erstellten Extrusionskörper, klicken Sie die rechte Maustaste und wählen Sie
in Abzugskörper umwandeln.
Das Gelände wird nun exakt an der Stelle des Kellers ausgespart. Sie können den Abzugskörper nachträglich jederzeit selektieren und über die Eigenschaften anpassen.
