In cadvilla haben Sie je nach Version und Anforderung die Möglichkeit, Heizungs- und Sanitäranlagen entweder rein schematisch in 2D oder detailliert in 3D zu planen.

2D Planung von Heizungs- und Sanitäranlagen

Die 2D-Planung erfolgt mithilfe der allgemeinen 2D-Zeichenwerkzeuge und durch das Einfügen von passenden 2D-Grafiksymbolen.

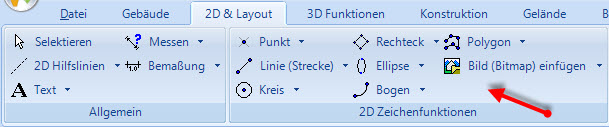

• Funktionsaufruf: Sie finden die benötigten Werkzeuge zum Zeichnen von 2D-Elementen unter 2D & Layout im Bereich 2D Zeichenfunktionen.
• Zeichnen: Mit diesen Funktionen können Sie Linien, Polygone, Kreise, Ellipsen und Bögen in Ihren Plan einfügen, um Leitungen und Anschlüsse darzustellen.
• Eigenschaften anpassen: Die Strichstärken, Linientypen und Farben können Sie frei definieren. Selektieren Sie dazu das gezeichnete Element > rechte Maustaste > Eigenschaften.
• Hinweis zur Auswertung: Bitte beachten Sie, dass es für reine 2D-Grafiken und 2D-Symbole keine automatische Auswertung (z.B. Stücklisten) gibt.

Tipp: In cadvilla haben Sie auch die Möglichkeit, den 2D-Symbolkatalog selbst zu erweitern. Informationen dazu finden Sie im Bereich „Eigene 2D Symbole erstellen„.

3D Planung von Heizungs- und Sanitäranlagen (ab cadvilla professional)

Die 3D-Planung ermöglicht eine räumliche Darstellung der Anlagen und erfolgt mithilfe von 3D-Konstruktionskörpern und 3D-Objekten.

• Funktionsaufruf: Die Werkzeuge finden Sie im Bereich Konstruktion > 3D Konstruktionen. Hier stehen Ihnen Funktionen wie Sweepkörper, Extrusionskörper und Rotationskörper zur Verfügung.
• Leitungen erstellen (Sweepkörper): Während man in 2D Linien zum Verbinden von Symbolen verwendet, nutzt man in 3D sogenannte Sweepkörper (Extrusion entlang eines Pfades).
• Wichtiger Performance-Hinweis: Achten Sie aufgrund der schnell ansteigenden Datenmenge darauf, dass der Querschnitt der 3D-Verbindungen (Rohre) möglichst einfach gehalten ist. Verwenden Sie beispielsweise ein Quadrat oder ein Sechseck anstelle eines hochauflösenden Kreises, um die Rechenleistung zu schonen.
• Eigene 3D-Objekte: Zum Erstellen eigener 3D-Objekte und Kataloge nutzen Sie ebenfalls die Werkzeuge im Bereich Konstruktion. Wie man ein eigenes 3D Objekt erstellt, zeigen wir in einem Supportbeitrag am Beispiel einer Türe. In diesem Video wird auch gezeigt, wie Sweepkörper funktionieren.

Import von 3D-Objekten: Ab der Version cadvilla professional können Sie auch 3D-Objekte aus dem Internet importieren. Eine beliebte Plattform mit vielen kostenlosen 3D-Objekten aus dem Heizungs- und Sanitärbereich ist beispielsweise das 3D Warehouse.
