Bei der Planzusammenstellung können Sie verschiedene Ansichten Ihres Projekts auf einem Gesamtplan dargestellt werden. Dazu gehören 2D-Draufsichten (Grundrisse), Schnitte und Seitenansichten (z. B. Nord-, Süd-, West- und Ostansicht).

Damit das Einfügen reibungslos funktioniert und die Inhalte korrekt dargestellt werden, sind einige wichtige Punkte zu beachten.

1. Umgang mit minimierten Ansichten (bis Version 12)

Ein häufiger Fehler ist der Versuch, minimierte Ansichten in den Plan einzufügen.

• Das Problem: Wenn eine Ansicht minimiert ist (also in der Taskleiste des Programms abgelegt ist), wird sie vom Programm als „leer“ interpretiert. Sie kann folglich nicht oder nur als leeres Fenster in die Planzusammenstellung eingefügt werden.

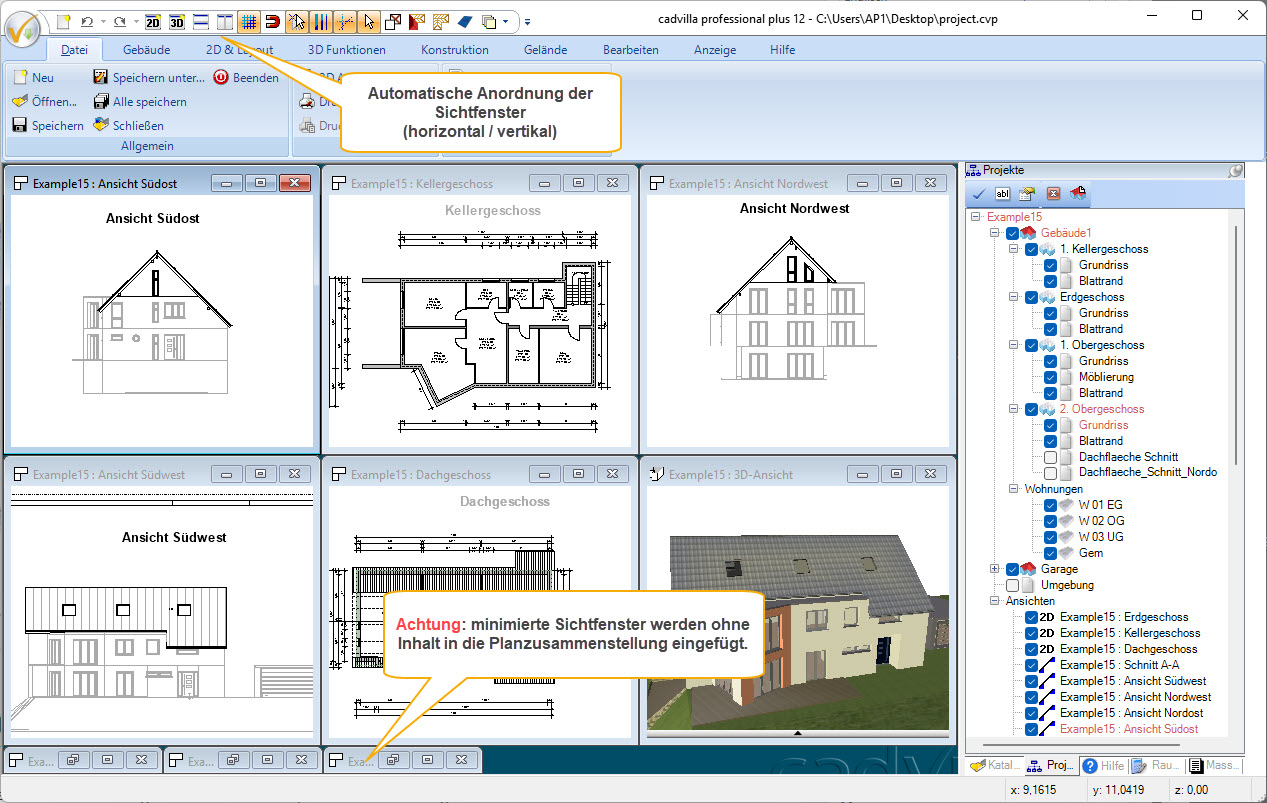

• Erkennung: Wenn Sie die Funktion „Fenster anordnen“ (horizontal oder vertikal) nutzen, erscheinen minimierte Ansichten ganz unten als schmale Leisten ohne Fensterinhalt.
• Die Lösung: Minimieren Sie Ansichten nicht. Wenn Sie eine Ansicht aktuell nicht benötigen, deaktivieren Sie stattdessen deren Sichtbarkeit im Projektviewer (rechte Seite), indem Sie den Haken vor der entsprechenden Ansicht entfernen.
• Wiederherstellung: Wurde ein Projekt mit minimierten Ansichten gespeichert, sind diese beim nächsten Laden oft leer. Öffnen Sie in diesem Fall die minimierten Ansichten, speichern Sie das Projekt, schließen Sie es und laden Sie es erneut. Die Inhalte sind dann wieder sichtbar.

2. Aktualisierungsverhalten der Ansichten

Es ist wichtig zu verstehen, wie sich Änderungen im Projekt auf die bereits im Plan platzierten Ansichten auswirken. Dies unterscheidet sich je nach Ansichtstyp:

• 2D-Draufsichten (Grundrisse): Diese werden in der Planzusammenstellung immer vollautomatisch aktualisiert. Das gilt auch für alle enthaltenen 2D-Grafikelemente und Bemaßungen.
• Schnitte und Seitenansichten: Die Geometrie des Gebäudes wird aktualisiert. Achtung: Nachträglich in die Schnitt- oder Seitenansicht eingefügte 2D-Grafikelemente und Bemaßungen werden in der Planzusammenstellung systembedingt nicht automatisch aktualisiert.
  • Empfehlung: Fügen Sie Schnitte und Seitenansichten erst dann in den Plan ein, wenn diese vollständig fertiggestellt und bemaßt sind.
• 2D-Grafikansichten: Diese werden nach dem Einfügen in den Plan nicht mehr aktualisiert.
  • Empfehlung: Fügen Sie reine 2D-Grafikansichten erst ganz zum Schluss in die Planzusammenstellung ein.

3. Vorbereitung der Ansichten (Sichtbarkeiten)

Bevor Sie eine Ansicht in den Plan einfügen, sollten Sie diese „aufräumen“ und die Sichtbarkeiten korrekt einstellen. Was Sie in der Ansicht sehen, landet auch auf dem Plan.

Checkliste vor dem Einfügen:

• Raster ausblenden
• Hilfslinien ausblenden
• Unnötige Elemente über die Sichtbarkeits-Einstellungen deaktivieren
• Geschoss-Filter: Aktivieren Sie im Projektbaum nur das Geschoss und die Folien, die für diese spezifische Ansicht relevant sind. Für andere Geschosse sollten Sie separate Ansichten öffnen und konfigurieren.

Das Einfügen selbst erfolgt über die Funktion 2D & Layout > Vorhandene Sicht als Planteil einsetzen.

Für eine visuelle Anleitung empfehlen wir unser Video zur Planzusammenstellung.
