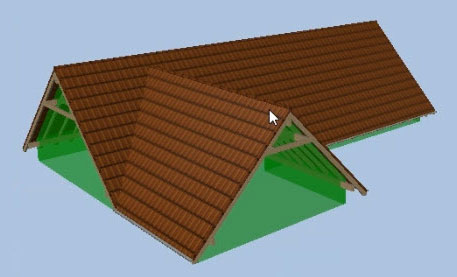

Möchten Sie in Ihrem Bauprojekt ein Satteldach mit einer Dachwiederkehr planen? Mit cadvilla lassen sich auch komplexe Dachformen präzise und unkompliziert umsetzen. In diesem Tutorial zeigen wir Ihnen anhand von zwei Praxisbeispielen, wie Sie die Grundform definieren und die Giebel korrekt einstellen. Zudem lernen Sie, wie Sie eventuelle Überstände an den Dachseiten ganz einfach korrigieren. Die gezeigte Vorgehensweise können Sie natürlich auch für andere Dacharten, wie beispielsweise ein Walmdach mit Dachwiederkehr, anwenden.

Teil 1: L-förmiger Grundriss

[00:50] Hilfslinien für die Dachpositionierung setzen

• Deaktivieren Sie das Raster und die Linienbreite um sich besser fangen und orientieren zu können.

• Nutzen Sie Hilfslinien, um die Positionen der drei Giebel exakt zu definieren.
• Wählen Sie 2D & Layout > 2D Hilfslinien > Hilfsgerade > H - Horizontale Hilfslinie und platzieren Sie diese an den gewünschten Stellen im Grundriss.
• Setzen Sie vertikale Hilfslinien über 2D & Layout > 2D Hilfslinien > Hilfsgerade > V - Vertikale Hilfslinie.
• Drücken Sie die Kurztaste P für eine Parallele Hilfslinie mit Abstand, geben Sie den gewünschten Abstand (z. B. 0.05 m) ein und bestätigen Sie.

[02:41] Dachkonstruktion zeichnen

• Gehen Sie im Menü auf Gebäude > Dachkonstruktion > Dachform einfügen > Dach auf freier Grundform einfügen.
• Klicken Sie die Dachgrundform entlang der Außenwände und Ihrer erstellten Hilfslinien ab.
• Schließen Sie die Eingabe mit einem Rechtsklick ab und wählen Sie Eingabe abschließen.

[03:37] Dacheinstellungen und Giebel definieren

• Das Dialogfeld für die Dachkonstruktion öffnet sich automatisch.
• Markieren Sie in der 3D-Vorschau nacheinander die drei Dachseiten, die zu einem Giebel werden sollen.
• Ändern Sie für jede dieser Seiten den Profiltyp auf Giebel.

[04:36] Zusätzlichen Dachüberstand korrigieren

• Oft entsteht durch unterschiedliche Standard-Überstände ein ungewollter Versatz (z. B. 15 cm Differenz zwischen Giebel- und Walmdachseite).
• Markieren Sie die betroffene Dachseite in der Vorschau.
• Ändern Sie den Wert unter Überstand (z. B. von 0.60 auf 0.45 m) und bestätigen Sie die Eingabe mit der Taste Tab.
• Klicken Sie auf OK, um das Dach fertigzustellen.

Wichtig: Bei Giebeln, die in der Höhe bündig aufeinandertreffen sollen, müssen die Giebelseiten bei gleicher Dachneigung auch exakt die gleiche Breite aufweisen.

---

Teil 2: Rechteckiger Grundriss

[07:04] Hilfslinien für den Giebelbereich erstellen

• Deaktivieren Sie das Raster und die Linienbreite um sich besser fangen und orientieren zu können.

• Drücken Sie die Kurztaste P (Parallele Hilfslinie mit Abstand).
• Setzen Sie Hilfslinien von den Außenwänden nach innen, um die Breite und Position der Dachwiederkehr exakt zu definieren (z. B. bei 3.50 m und 10.00 m).

[08:09] Dachgrundform eingeben

• Wählen Sie erneut Gebäude > Dachkonstruktion > Dachform einfügen > Dach auf freier Grundform einfügen.
• Klicken Sie die 8 Eckpunkte entlang der Wände und der neuen Hilfslinien ab.
• Beenden Sie den Vorgang mit Rechtsklick > Eingabe abschließen.

[08:51] Profiltyp auf Giebel ändern

• Im nun geöffneten Dachdialog wählen Sie die drei entsprechenden Dachseiten aus.
• Stellen Sie den Profiltyp für diese Seiten jeweils auf Giebel um und bestätigen Sie mit OK.

[09:36] Überstand in den Eigenschaften anpassen

• Falls im 3D-Modell eine überstehende Dachecke sichtbar ist, messen Sie die Differenz in der 2D-Ansicht (z. B. mit der Kurztaste D für die Funktion Abstand).
• Markieren Sie das Dach im 3D-Modell, machen Sie einen Rechtsklick und wählen Sie Eigenschaften.
• Wählen Sie die betroffene Dachseite aus und reduzieren Sie den Überstand um den gemessenen Wert (z. B. auf 0.45 m).
• Bestätigen Sie mit Tab und anschließend mit OK. Das Dach wird nun absolut fehlerfrei dargestellt.
