Planen Sie in Ihrem Projekt einen Treppenaufgang, einen Schornstein oder einen Versorgungsschacht? Für all diese Elemente benötigen Sie eine Öffnung in der Geschossdecke. In cadvilla können Sie solche Deckenaussparungen schnell und präzise einfügen. Sie haben dabei die Wahl zwischen verschiedenen Formen wie Rechteck, Kreis oder einem freien Polygon. In dieser Anleitung zeigen wir Ihnen, wie Sie eine Deckenaussparung korrekt eingeben und worauf Sie bei der Deckenart achten müssen.

Hinweis: Um eine Deckenaussparung in cadvilla einzugeben, benötigen Sie zunächst eine vorhandene Decke in Ihrem Projekt.

Funktion aufrufen und Form wählen

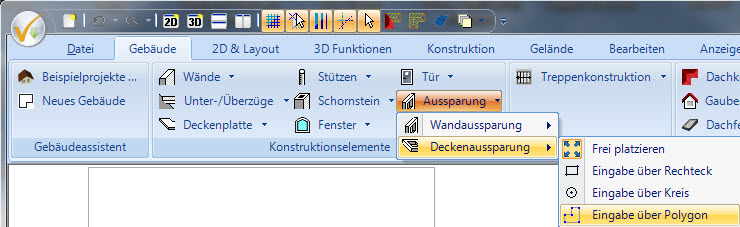

• Klicken Sie im oberen Menüband auf den Reiter Gebäude.
• Wählen Sie dort den Bereich Aussparung und klicken Sie anschließend auf Deckenaussparung.
• Nun können Sie die gewünschte Form für Ihre Aussparung wählen. Sie haben die Möglichkeit, die Öffnung als Rechteck, als Kreis oder als freies Polygon einzuzeichnen.

Eingabemöglichkeiten für eine Decke

Damit die Aussparung funktioniert, muss eine Decke vorhanden sein. In cadvilla gibt es zwei Möglichkeiten, wie eine Decke erstellt wird:

• Verwendung der Automatikdecke: Diese Decke wird standardmäßig bei der Erstellung eines neuen Geschosses automatisch erzeugt.
• Manuelle Eingabe der Decke: Sie können eine Decke auch selbst zeichnen, indem Sie auf Gebäude > Deckenplatte klicken.
• Hinweis: Beachten Sie auch unseren Beitrag zur Eingabe einer Decke.

Automatikdecke nachträglich aktivieren

Falls Sie die Automatikdecke bei der Geschosserstellung deaktiviert haben, können Sie diese jederzeit wieder einschalten:

• Klicken Sie im Projektmanager (meist auf der rechten Bildschirmseite) mit der rechten Maustaste auf das gewünschte Geschoss.
• Wählen Sie im Kontextmenü den Punkt Eigenschaften.
• Es öffnet sich ein Dialogfenster. Aktivieren oder deaktivieren Sie hier das Häkchen bei Automatikdecke erzeugen.

Wichtiger Hinweis zur Vermeidung von Fehlern: Achten Sie unbedingt darauf, dass in Ihrem Projekt nicht eine Automatikdecke UND eine manuell gezeichnete Decke exakt übereinanderliegen. Wenn Sie in einer solchen Situation eine Deckenaussparung eingeben, ordnet das Programm die Aussparung nach dem Zufallsprinzip einer der beiden Decken zu. Dies führt oft zu unerwünschten Ergebnissen in der 3D-Darstellung.
