Porównanie wersji

Cztery wersje opierające się na sobie dla różnych wymagań

Przykład dialogu na temat dachuBez względu na to, czy jesteś nowicjuszem, prywatnym budowniczym, rzemieślnikiem, architektem czy agentem nieruchomości – przy korzystaniu z oprogramowania cadvilla wszystkie wymagania dotyczące nowoczesnego i intuicyjnie obsługiwanego programu CAD są spełnione.

Oprogramowanie 3D pozwala na całkowite zaplanowanie domu, od fundamentu po dach. Równoczesna praca w wielu perspektywach jest szczególnie pomocna w osiąganiu najlepszych wyników.

Cadvilla professional plus nadaje się szczególnie dobrze do użytku handlowego ze względu na swoje obszerne funkcje dodatkowe i rozszerzenia, zwłaszcza w przypadku kompleksowego i bardziej rozbudowanego planowania.

Cechy użytkowe poszczególnych wersji cadvilla opierają się na sobie nawzajem

Rozróżniamy między wersją BASIC dla prostszych projektów i wersją PROFESSIONAL dla bardziej wymagających projektów. Im bardziej zaawansowany projekt, tym więcej funkcji jest potrzebnych.

Porównanie zawartych funkcji

Wersje BASIC
dla prostszych projektów

cadvilla basic31%
31%
cadvilla basic plus54%
54%

Wersje PROFESSIONAL
dla zaawansowanych projektów

cadvilla professional76%
76%
cadvilla professional plus100%
100%

Interfejs użytkownika

W oprogramowaniu architektonicznym cadvilla, które zostało zaprezentowane po raz pierwszy w 2009 roku, można wybierać pomiędzy interfejsami użytkownika “wyświetlacz narzędzi” i “wyświetlacz ribbon”.

W przeszłości (do ok. 2005 r.) wyświetlacz narzędzi był standardowym wyświetlaczem dla aplikacji Windows. Następnie Windows wprowadził wyświetlacz ribbon i od tego czasu jest to standardowy wyświetlacz dla nowoczesnych aplikacji Windows.

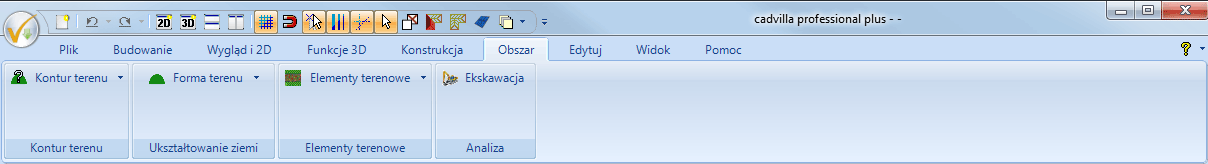

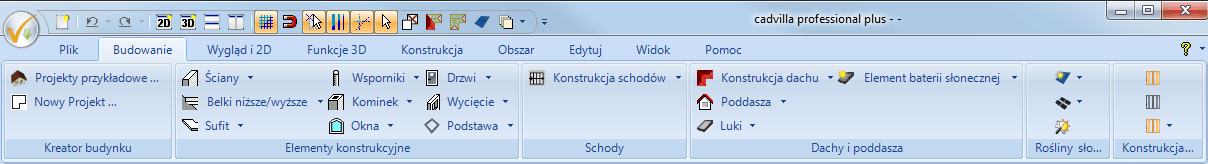

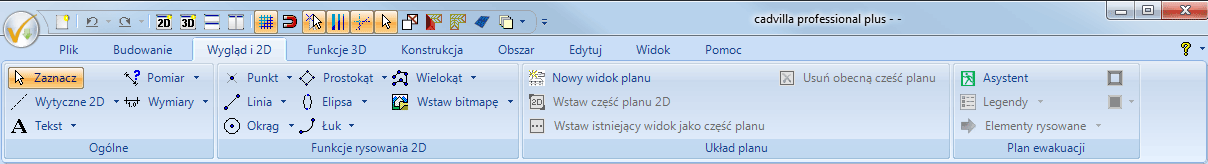

Tutaj możesz zobaczyć nawigację ribbon z najważniejszymi właściwościami ribbon. Ostatnie zdjęcie przedstawia opcjonalną nawigację po menu za pomocą pasków narzędzi.

Ogólne informacje dotyczące oprogramowania architektonicznego cadvilla

Cadvilla zawiera wszystkie ważne funkcje podstawowe do tworzenia budynków od najniższej wersji.

Stwórz plan piętraDo podstawowych funkcji należą między innym

  • Ściany, sufity, okna i drzwi
  • Podkłady i osłony, wsporniki, obudowy, kominy
  • Wnęki i wpusty ścienne
  • konstrukcje schodów
  • Konstrukcje dachów, lukarny i świetliki dachowe
  • i wiele więcej

Również wiele ogólnych funkcji cadvilla są już zintegrowane w najniższej wersji.

Pracuj w wielu perspektywach równocześnieOgólne funkcje cadvilla są między innymi:

  • Tworzenie planów pięter z powiązanymi planami 2D i perpektywach 3D.
  • Nadaje się do nowych budynków, przebudowy lub renowacji.
  • Zgodnie z normą DIN
  • Dowolna liczba pięter i kilka budynków w jednym projekcie
  • Równoczesna praca w wielu perspektywach 2D i 3D.

Zobacz podstawowe funkcje i cechy

Porównaj wersje – cadvilla basic

Następujące są najważniejsze dodatkowe cechy cadvilla basic (i wszystkich większych wersji)

(Kliknij na poszczególne funkcje, aby dowiedzieć się więcej na ich temat)

Inhaltsbereich
Cadvilla w ponad 10 językach - 64 BIT i 32 BIT
Katalogi dla symboli 2D, obiektów 3D, tekstur, materiałów
Fotorealistyczna reprezentacja w widokach 3D
Symulacja kursu słonecznego i cienia w 3D
Wirtualne zwiedzanie projektu w 3D
Wyznaczanie powierzchni i masy - Ocena wykazu i kontrola optyczna
Samouczek cadvilla
Importowanie planów pięter z plików graficznych (JPG, BMP, ....)
Dachy i konstrukcje drewniane do nich
Wielowarstwowość ścian, sufitów i podłóg
Planowanie dachowych systemów fotowoltaicznych
Cadvilla w ponad 10 językach - 64 BIT i 32 BIT

Wszystkie wersje cadvilla automatycznie zawierają wszystkie dostępne języki, między którymi można wybierać zarówno podczas instalacji, jak i również później.

Interfejs dla użytkownika może być wyświetlany w następujących językach:

Niemiecki, angielski, francuski, włoski, holenderski, polski, rosyjski, słowacki, hiszpański, turecki, węgierski. Podręczniki są dostępne w formacie PDF w języku niemieckim, angielskim lub francuskim. Każdy z plików instalacyjnych cadvilli zawiera pakiet 32-bitowy i 64-bitowy. Podczas konfiguracji program instalacyjny automatycznie decyduje, która wersja jest właściwa dla Twojego komputera w danym systemie Windows. Nie jest możliwe zainstalowanie cadvilla na systemie operacyjnym MAC.

Katalogi dla symboli 2D, obiektów 3D, tekstur, materiałów

cadvilla jest standardowo wyposażona w obszerne katalogi obiektów 3D, tekstur i materiałów.

– więcej niż 1000 symboli 2D z wielu różnych obszarów
– ponad 2000 obiektów 3D wysokiej jakości
– ponad 5500 tekstur wysokiej jakości
– ponad 1000 materiałów wysokiej jakości

Każdy materiał może zawierać różne tekstury i może być mieszany z dowolnym kolorem z regulowaną intensywnością. Refleksyjna część materiału można zmienić w kolorze, intensywności i wielkości podświetlenia. Powoduje to prawie nieskończoną liczbę możliwych kombinacji podczas teksturowania elementów 3D. Fotorealistyczna reprezentacja poszczególnych elementów 3D jest znacznie zwiększona przez realne tekstury i refleksje.

Katalog obiektów 3D można rozszerzyć samodzielnie lub za pomocą kolekcji obiektów prefabrykowanych. Samodzielnie utworzone tekstury można wstawić do katalogu tekstur jako pliki graficzne lub skany za pomocą kilku kliknięć.

Fotorealistyczna reprezentacja w widokach 3D

Twój budynek 3D możesz przedstawić fotorealistycznie w widoku 3D. Otrzymasz jeszcze bardziej realistyczną reprezentację, na przykład. Poprzez wstawienie zdjęcia nieruchomości jako obrazu tła. Dzięki temu możesz natychmiast zobaczyć, jak wygląda Twój dom w prawdziwym otoczeniu.

Funkcje raytracing’u w widokach 3D (fotorealistyczny wyświetlacz z obliczaniem światła/cienia) są zawarte we wszystkich wersjach cadvilla.

Cienie otoczenia / brak cieni otoczenia

Aby zdjęcia wyglądały jeszcze bardziej fotorealistycznie, można obliczyć dodatkowe cienie otoczenia i wstawić je podczas raytracing’u.

Cienie otoczenia są cieniami, które ciemnieją im dalej od światła słonecznego (np.wejście do jaskini jest w cieniu, ale im dalej wchodzimy do jaskini, tym ciemniej jest).

Symulacja kursu słonecznego i cienia w 3D

kurs cieniowaniaRozpoczynasz symulację kursu słońca i cieni po zdefiniowaniu czasu rozpoczęcia i zakończenia oraz lokalizacji geograficznej projektu.

Następnie można śledzić przebieg cieni w aktywnym widoku 3D jak w filmie (np. przy planowaniu fotowoltaicznych instalacji).

Na sąsiednim obrazku widać okno dialogowe i 3 pośrednie etapy takiej symulacji w czasie od godziny 9:00 do 11:30.

Za pomocą tej funkcji można na przykład doskonale sprawdzić planowanie instalacji fotowoltaicznych. Symulacja pomaga prawidłowo umieścić elementy fotowoltaiczne i rozpoznać, czy części instalacji nie są nagle zacienione w określonym czasie.

Symulacja przebiegu słońca jest zawarta we wszystkich pakietach oprogramowania 3D  do planowania domu cadvilla.

Wirtualne zwiedzanie projektu w 3D

Wirtualna wycieczka po twojej scenie 3D i budynku daje ci pierwsze wrażenie twojej nieruchomości. Za pomocą myszy sterujesz kierunkiem patrzenia (głowa) – za pomocą klawiszy sterujesz ruchem (nogi).

Funkcja wirtualnej wycieczki jest zawarta we wszystkich pakietach oprogramowania do planowania domu cadvilla.

Wyznaczanie powierzchni i masy - Ocena wykazu i kontrola optyczna

Wyznaczanie masyWyznaczanie powierzchni i masy wymienia elementy wykorzystywane w planowaniu, takie jak pomieszczenia, ściany, okna, drzwi, podpory, sufity, kominy, dachy w przejrzystej strukturze drzewa.

Wenn Sie ein einzelnes Element in der Baumstruktur selektieren, erhalten Sie automatisch seine Eigenschaften wie Abmessungen, Flächen, Volumen, Formeln und vieles mehr.  Zusätzlich wird das Element in der Planung rot markiert, sodass Sie auch eine optische Zuordnung haben.

So haben Sie neben der Liste noch eine optische Kontrolle.

Eine Liste aller Flächen und Massen ihres Projektes können Sie in verschiedenen Formaten speichern (Excel, PDF, RTF) . So können Sie sehr einfach für die weitere Kalkulation oder Angebotserstellungen z.B. eine Liste aller Wände inklusive aller Eigenschaften ausgeben.

Samouczek cadvilla

Samouczki cadvilla to obszerna kolekcja filmów instruktażowych, które pomogą Ci osiągnąć szybkie rezultaty. W filmach instruktażowych skład kompletnego budynku jest ilustrowany krok po kroku za pomocą przykładowego planu piętra.

Samouczki są instalowane bezpośrednio na komputerze, ale do oglądania filmów wideo wymagane jest połączenie z Internetem.

Oprócz samouczków, cadvilla oferuje Ci obszerną pomoc techniczną, w której wiele typowych pytań jest szczegółowo wyjaśnionych.

Importowanie planów pięter z plików graficznych (JPG, BMP, ....)

plan piętra z pliku graficznego

Jeśli masz już plany pięter swojego budynku w formacie pliku graficznego lub możesz je zeskanować (JPG, BMP, PNG i GIF), możesz użyć ich w cadvilla. Plik jest najpierw umieszczany w widoku 2D jako tło i dokładnie skalowany. Na tym tle następnie narysujesz swój budynek cadvilla ak na planie.

Możesz zeskanować lub sfotografować istniejące plany pięter na papierze i wykorzystać je w ten sam sposób.

Dachy i konstrukcje drewniane do nich

Dachy i konstrukcje drewniane do nichZasadniczo dachy obsługują następujące podstawowe typy: dachy mansardowe, dachy mansardowe rozbudowywane, dachy jednospadowe, dachy dwuspadowe, dachy czterospadowe, dachy czterospadowe z otworem, i pięciospadowe.

Dodatkowo można ustawić właściwości takie jak pokrycie dachowe, konstrukcja drewniana, krokwie, detale krawędzi i okapu

Cadvilla automatycznie generuje propozycję dla całego dachu, włącznie z pokryciem dachu, konstrukcją drewnianą, krokwiami, krawędziami i okapami, które można następnie doskonalić.

Dla każdej strony dachu oddzielnie można wybrać rodzaj profilu, taki jak dach jednospadowy, dwuspadowy lub czterospadowy.

Każda zmiana powoduje automatyczne ponowne obliczenie, które można sprawdzić natychmiast w 3D.

W razie potrzeby można sporządzić szczegółową specyfikację stropu, ścianki kolankowej, wysokości okapu itd. dla każdej strony dachu indywidualnie.

Wielowarstwowość ścian, sufitów i podłóg

WielowarstwowośćElementy konstrukcyjne takie jak ściany, sufity i podłogi mogą składać się z kilku warstw.

Możesz utworzyć dodatkowe warstwy na stronie struktury warstw i dopasować ich ustawienia. Każda warstwa może mieć wlasne wyznaczenie, odrębną grubość i materiał budowlany z jego dwu- i trójwymiarową wizualizacją. Do dalszego użytku można trwale zapisać zdefiniowane struktury warstw w katalogu i w każdej chwili przypisać je do nowych elementów.

Reprezentacja ścian w planach pięter zależy również od właściwości struktury warstwowej, określanej przez wzory wypełnień, grubości warstw, wylęganie, kolory, formaty pisaków i typy linii.

Planowanie dachowych systemów fotowoltaicznych

Dach fotowoltaicznyDodanie systemów fotowoltaicznych na dachy skośne pozwala zaplanować kompletny system fotowoltaiczny za pomocą kilku kliknięć.

Po wprowadzeniu danych należy najpierw wybrać odpowiedni moduł fotowoltaiczny z katalogu i zdefiniować pewne parametry, takie jak odstępy między stronami. Są one automatycznie brane pod uwagę przy umieszczaniu systemu.

Następnie przesuń myszką nad żądaną powierzchnię dachu, a otrzymasz podgląd obliczonego systemu. Wystarczy jedno kliknięcie myszką, aby system fotowoltaiczny został umieszczony w planie.

Dodatkowo, można w przybliżeniu określić wydajność systemu fotowoltaicznego. Otrzymasz również listę części systemu wraz z zastosowanymi modułami i ich materiałami mocującymi. Listy części mogą być eksportowane i drukowane jako dokumenty w formacie Excel, PDF lub RTF.

Jeśli podasz ceny modułów fotowoltaicznych i systemów montażowych, otrzymasz również przybliżony kosztorys.

Podstawowe funkcje kształtujące100%
100%
Widoki z boku i przekroju 2D0%
0%
Rozszerzone funkcje rysowania 2D0%
0%
Rozszerzone funkcje dachu0%
0%
Proste wyznaczanie masy / powierzchni90%
90%
Interfejsy importu 2D20%
20%
Interfejsy eksportu 2D10%
10%
Import i eksport 3D10%
10%
Profesjonalna ewaluacja, powierzchnie,....10%
10%
swobodne projektowanie (wiaty samochodowe, itp.)10%
10%
cadvilla basic

cadvilla basic

Od 29,95 € *

(cena katalogowa 29,95 € )

*

Porównanie wersji – cadvilla basic plus

Najważniejsze dodatkowe cechy wydajności cadvilla basic plus (i wszystkich większych wersji)

(Hinweis: Kliknij na poszczególne funkcje, aby dowiedzieć się więcej na ich temat)

Automatyczne tworzenie i edycja przekrojów 2D
Automatycznie tworzenie i edycja widoków stron 2D z zewnątrz
Tworzenie perspektyw równoległych
Edytowanie rysunków 2D jako grafiki wektorowej
3D eksport projektu (3DS, SKP, FBX, 3D-DXF, OBJ, ... )
Automatyczne tworzenie i edycja przekrojów 2D

Przekroje 2D są przydatne nie tylko w zastosowaniach budowlanych, ale także w projektowaniu.

Automatyczne tworzenie i edycja przekrojów 2DPrzykłady wykorzystania przekrojów w projektowaniu:

  • Przykładowo, potrzebny jest widok przekroju ściany oznaczonej kolorem czerwonym na sąsiedniej ilustracji by dopasować tę ścianę dokładnie do przebiegu schodów.
  • Obliczyć i dostosować wysokość kalenicy lub okapu. Pomiar całkowitej wysokości budynku od ziemi do kalenicy wymaga widoku z boku, zgodnie z ilustracją po prawej stronie. Można ją regulować bezpośrednio w widoku z boku, wybierając dach i przesuwając go o żądaną wysokość.

Przekroje są ważnymi elementami planowania domu i wyświetlania go we wszystkich jego szczegółach. Opcjonalnie, ukryte linie można usunąć z prezentacji.

Automatycznie tworzenie i edycja widoków stron 2D z zewnątrz

Widoki z boku 2D z zewnątrz (np. widoki z północy, wschodu, południa i zachodu) są z jednej strony wymagane w pozwoleniach na budowę, ale są również przydatne w projektowaniu.

Widoki stronPrzykład wykorzystania widoków od strony budynku w projekcie:

  • Okno na kilku piętrach
    Jeśli jedno okno znajduje się na kilku piętrach, mogą być potrzebne manualne otwory w ścianach (wnęki w ścianie), które można sensownie wprowadzić tylko w widoku stronnego.

W sumie można stwierdzić, że widoki stronne są ważnymi elementami w pozwoleniach na budowę i w planowaniu domu.

Opcjonalnie, ukryte linie można usunąć z prezentacji.

Wyliczenie ukrytych linii z widoku stronnego można ustawić w oknie dialogowym właściwości wyświetlacza.

Tworzenie perspektyw równoległych

Perspektywa równoległaNajprostszym sposobem na stworzenie perspektywy równoległej jest wykorzystanie istniejącego poglądu 3D. Należy odpowiednio ustawić pogląd i stworzyć równoległą perspektywę.

Perspektywy równoległe pozostają odbiciem modelu budynku i zachowują się podobnie jak przekroje. Można tu również pracować z opcjami widoczności i opcjonalnie wpływać na wizualizację poprzez rozpoznawanie ukrytych linii.

Ilustracja po prawej stronie przedstawia perspektywę równoległą z rozpoznawaniem ukrytej linii, utworzoną z widoku 3D po lewej stronie.

Edytowanie rysunków 2D jako grafiki wektorowej

Przy pomocy tylko jednego kliknięcia myszką można przekształcić widoki 2D cadvilla, tj. plany pięter, przekroje i poglądy, w tzw. grafikę wektorową. Może to być przydatne i konieczne w celu szczegółowej zmiany automatycznej prezentacji.



W tym nowym widoku wszystkie wcześniej widoczne zawartości są rysowane tylko jako elementy graficzne 2D, tj. z linii, wielokątów itd…

Elementy 2D i widok graficzny nie są powiązane z bieżącym projektem.

Zaletą tego widoku jest to, że teraz wszystkie zawartości 2D mogą być edytowane indywidualnie i w razie potrzeby usunięte. Możesz więc edytować niektóre części rysunku w szczegółach i zapisywać je następnie lub usuwać pojedyncze, niechciane elementy przed wydrukiem.

Oczywiście można pracować z liniami, okręgami, elipsami, wymiarami, tekstami, dodatkowymi grafikami (jak pokazano w naszym przykładzie) w widoku graficznym 2D.

2D grafika wektorowa

Prawy przykład został utworzony przy użyciu oprogramowania planu piętra cadvilla z widoku bocznego (widok z lewej strony) jako grafika wektorowa (widok z prawej strony), a następnie poddany edycji. Jak widać, linie podziału podłogi zostały usunięte i dokonano zmian w wizualizacji drzwi i balkonu.

Późniejsza edycja widoku 2D jest przydatna dla szybkiego tworzenia planu domu.

3D eksport projektu (3DS, SKP, FBX, 3D-DXF, OBJ, ... )

Zawartości aktywnego widoku 3D można zapisać w różnych formatach plików 3D do dalszego użycia. Aktualnie widoczny widok 3D zostanie wyeksportowany. Odbywa się to za pomocą ustawień widoczności widoku. Dzięki temu można eksportować całość projektu, ale także tylko pojedyncze części jak dachy, garaże itd. do użycia w innych programach. Możesz też uzupełnić swoje standardowe katalogi, eksportując je jako obiekty cadvilla.

Przed eksportem należy wybrać elementy planu, aby eksportować tylko te elementy, które są potrzebne.

Dalsze ustawienia można znaleźć w dialogu Eksportuj.

cadvilla obecnie obsługuje eksport danych 3D w następujących formatach:

  • cadvilla 3D Format
  • Plik obiektu 3DS (*.3ds)
  • Plik obiektu 3D-DXF (*.dxf)
  • SketchUp (*.skp)
  • Collada (*.dae)
  • Plik obiektu Wavefront(*.obj)
  • Autodesk FBX (*.fbx)
  • Luxology Modo (*.lxo)
  • Polygon (*.ply)
  • Stereolithography (*.stl)
  • VRML 1.0/2.0 (*.wrl, *.wrl97, *.vrml)
  • Plik obiektu  Caligari true (*.cob, *.scn)
  • Plik obiektu Amapi (*.a3d)
  • Plik obiektu Lightwave (*.lw, *.lwo, *.lwm, *.lwb)

Typowy przypadek użycia eksportu 3D: Na przykład, można użyć 3D planer pomieszczeń (moduł dołączony do każdej wersji cadvilla), aby szybko zaprojektować pomieszczenie w 3D, a następnie umieścić eksport tej sceny w kolejnym programie 3D celem dostosowania dalszych szczegółów.

Podstawowe funkcje kształtujące100%
100%
Widoki z boku i przekroju 2D100%
100%
Rozszerzone funkcje rysowania 2D20%
20%
Rozszerzone funkcje dachu0%
0%
Proste wyznaczanie masy / powierzchni90%
90%
Interfejsy importu 2D30%
30%
Interfejsy eksportu 2D20%
20%
Import i eksport 3D10%
10%
Profesjonalna ewaluacja, powierzchnie,....10%
10%
swobodne projektowanie (wiaty samochodowe, itp.)30%
30%
cadvilla basic plus

cadvilla basic plus

Od 49,95 € *

(cena katalogowa 59,95 € )

*

Porównanie wersji – cadvilla professional

Najważniejsze dodatkowe cechy wydajności cadvilla professional (i wszystkich większych wersji)

(Kliknij na poszczególne funkcje, aby dowiedzieć się więcej na ich temat)

Przedłużenie dachu i wycięcia
Import obiektów 3D (SketchUp, 3DS, Collada, OBJ, ... )
Import projektów ArCon (do wersji 6.30)
Import obiektów ArCon w formacie ACO
Konstrukcje 3D do tworzenia obiektów 3D (np. wiaty samochodowe)
Zastosowanie brył odejmowanych
Konstrukcje 3D nad korpusami obrotowymi
Konstrukcje 3D za pomocą brył przesuwanych
Konstrukcje 3D nad korpusami wytłaczanymi
Ocena powierzchni zgodnie z WoFlV i DIN277 w wykazach
Wyznaczanie obszaru z kontrolą optyczną
Zbiór planu (np. do zastosowania w budownictwie)
Import 2D-DXF i 2D-DWG dla widoków 2D
Przedłużenie dachu i wycięcia

wycięcia i przedłużenie dachu

Za pomocą tych rozszerzonych funkcji można wprowadzić wieloboczne i prostokątne wycięcia dachowe oraz przedłużenia.

Wycięcia są wymagane np. w przypadku tarasów – przedłużenia dachowe są wystającymi elementami dachu, np. nad powierzchnią wejścia.

Wycięcia i przedłużenia mogą być również łączone, np. w celu uzyskania specjalnego kształtu przedłużenia (zobacz ilustrację).

Dach może być przycięty pod dowolnym kątem i dzięki temu może tworzyć prawie wszystkie krawędzie dachu.

Za pomocą wycięć w dachu można stworzyć prawie wszystkie krawędzie dachu.

Import obiektów 3D (SketchUp, 3DS, Collada, OBJ, ... )

Obecnie cadvilla umożliwia import następujących formatów 3D:

  • 3D Import aus sketchupGoogle SketchUp (*.skp)
  • Plik obiektu 3DS (*.3ds)
  • Collada (*.dae)
  • Plik obiektu Wavefront (*.obj)
  • Autodesk FBX (*.fbx)
  • Luxology Modo (*.lxo)
  • Polygon (*.ply)
  • Stereolithography (*.stl)
  • VRML 1.0/2.0 (*.wrl, *.wrl97, *.vrml)
  • DirectX (*.x)
  • Plik obiektu Caligari trueSpace (*.cob, *.scn)
  • Plik obiektu 3D-DXF (*.dxf)
  • Plik obiektu Amapi (*.a3d)
  • Plik obiektu Lightwave (*.lw, *.lwo, *.lwm, *.lwb)

Dodatkowe płyty CD z obiektami dla ArCon (nazwa pliku *.aco) można z łatwością konwertować do katalogu obiektów cadvilla.

Formaty plików 3D, w szczególności Google Sketchup lub Collada, umożliwiają dostęp do dużej liczby aktualnych obiektów 3D. Na przykład, w formacie pliku Google SketchUp dostępna jest duża część asortymentu IKEA. Na portalach, takich jak Magazyn 3D, możesz wyszukać pożądane obiekty, pobrać je, a następnie zaimportować do cadvilla. Korzystanie z portalu podlega warunkom licencji Magazynu 3D.

Dzięki nowym możliwościom importu 3D i połączenia internetowego masz dostęp do milionów obiektów 3D.

Typowe zastosowania dla importu 3D: Na przykład, dostajesz plan kuchni od swojego projektanta kuchni, który został zaprojektowany innym oprogramowaniem 3D, a następnie chcesz go zaimportować do cadvilla. Planowanie kuchni 3D jest również możliwe z cadvilla.

Import projektów ArCon (do wersji 6.30)

Za pomocą tej funkcji można wczytywać istniejące projekty (*.acp) oparte na programie ArCon [planTEK] lub ArCon Open, a następnie edytować w programie cadvilla. Projekty wykonane w programie ArCon można też importować do wersji 6.30.

W idealnym przypadku kompletny projekt ze wszystkimi ścianami, stropami, oknami, drzwiami i dachami zostanie zaimportowany w formacie 3D i można go następnie edytować, zmieniać i uzupełniać w programie Cadvilla.

Import obiektów ArCon w formacie ACO

Specjalnie dodatkowe płyty CD z obiektami programu ArCon (z rozszerzeniem pliku *.aco) można konwertować do katalogu obiektów cadvilla i importować.

Konstrukcje 3D do tworzenia obiektów 3D (np. wiaty samochodowe)

Konstrukcje 3D

Profesjonalne oprogramowanie 3D do planowania domu potrzebuje do dokładnej wizualizacji wymarzonego domu możliwości stworzenia własnych obiektów 3D, takich jak specjalne zadaszenie tarasu, nowoczesna wiata samochodowa lub dokładna reprezentacja rur spustowych. Możesz osiągnąć wszystkie te szczegóły swojego projektu w cadvilla dzięki konstrukcjom 3D.

Za pomocą konstrukcji 3D możesz również dodawać własne obiekty 3D do standardowych katalogów 3D.

Łącząc projekty 3D – tj. korpusy podstawowe, korpusy wytłaczane, korpusy obrotowe i korpusy zamiatające (np. dla rynien deszczowych lub listew podłogowych) – możesz tworzyć nowe obiekty, które następnie możesz użyć w swoim projekcie.

W pokazanym przykładzie można zobaczyć obiekty utworzone z konstrukcji 3D.

Typowe przykłady zastosowań konstrukcji 3D to np. wiaty samochodowe, dachy tarasowe, balkony, kratownice, łuki różane, donice itd.

Zastosowanie brył odejmowanych

Zastosowanie brył odejmowanychZgodnie z nazwą bryły odejmowane służą do odejmowania od innych obiektów 3D za pomocą operacji boolowskich (algorytmów przycinania).

Istnieją przy tym wstępnie zdefiniowane bryły odejmowane: sześcian i płaszczyzna, możliwe jest też zastosowanie dowolnych brył odejmowanych. Dowolne bryły odejmowane składają się z dostępnych konstrukcji 3D, które przeobrażono w bryły odejmowane.

Bryły odejmowane nie są przeznaczone do zastosowana w modelowaniu. W tym celu istnieją inne mechanizmy, takie jak operacje boolowskie.

Przykład zastosowania brył odejmowanych „sześcian” w budynku:
W ukazanym przykładzie odjęto sześcian ze wszystkich warstw budynku. W lewym widoku jest jeszcze widoczny, w prawym — wyłączono jego widoczność w tym widoku. Pocięta prezentacja nie ma wpływu na prezentację 2D rzutu pionowego.

Przykład zastosowania brył odejmowanych „płaszczyzna” w budynku:
W ukazanym przykładzie odjęto wszystkie konstrukcje przed płaszczyzną ze wszystkich warstw budynku. Za pomocą menu kontekstowego można zdefiniować kierunek wprowadzania bryły odejmowanej.

Przykład zastosowanie dowolnie zdefiniowanych brył odejmowanych:
W tym przykładzie bryłę odejmowaną należy zrównać z miejscem wydobycia gruntu. Oprócz prezentacji 3D stosowana jest prezentacja w widokach/przekrojach oraz widokach z góry. Innymi przykładami zastosowania brył odejmowanych są np. rampa wyjazdowa, tarasy na dachu itd.

W oknie dialogowym Właściwości można dokładniej określić obszar oddziaływania bryły odejmowanej. Można tutaj ustawić, na jakie typy elementów budowlanych oraz na których warstwach oddziałuje bryła.

Konstrukcje 3D nad korpusami obrotowymi

Konstrukcje 3D za pomocą brył obrotowychBryły obrotowe tworzy się poprzez poruszanie konturu 2D wokół określonej osi obrotowej. Wzdłuż konturu powstają przy tym powierzchnie tworzące bryłę 3D.

Przykłady przedstawione na rysunku pokazują od lewej do prawej strony kontur 2D, wynik po rotacji w widoku przekroju oraz powstałą bryłę 3D.

Określenie osi obrotowej odbywa się w drodze wprowadzenia dwóch punktów.

W wyniku segmentacji oraz za pomocą kąta rotacji można uzyskać różne obiekty 3D z jednego konturu 2D.

W przytoczonym przykładzie widać doniczkę — po lewej stronie kontur, w środku rotację z 24 segmentami, a po prawej stronie rotację z 4 segmentami.

Konstrukcje 3D za pomocą brył przesuwanych

Konstrukcje 3D za pomocą brył przesuwanychBryły przesuwane powstają wskutek przesuwania konturu 2D wzdłuż ścieżki. Kontur 2D można definiować dowolnie albo wykorzystać jeden z ponad 120 wstępnie zdefiniowanych konturów i profili.

Ścieżkę można wprowadzić na trzy sposoby.

  • Linia łamana: Linia łamana tworzy bryłę przesuwaną „otwartą” na początku i końcu, którą można zastosować np. do listwy przypodłogowej w pomieszczeniu. Nie może tworzyć formy zamkniętej, ponieważ kończy się po lewej lub prawej stronie futryny drzwiowej.
  • Wielokąt: Wielokąt tworzy zamkniętą bryłę, w której punkty końcowe pokrywają się i którą wykorzystuje się do tworzenia np. listwy sufitowej.
  • Kontur/ścieżka: Funkcja konturu/ścieżki tworzy bryłę podążającą za ścieżką z elementów 2D. Kilka pojedynczych elementów 2D należy przy tym połączyć do jednego konturu. Ten wariant przydaje się, aby np. utworzyć ścieżkę z linii i łuków, jak w celu utworzenia rynny.

Typowe obszary zastosowania brył przesuwanych to, podobnie jak w przykładzie, rynny, listwy przypodłogowe i listwy sufitowe.

Konstrukcje 3D nad korpusami wytłaczanymi

Konstrukcje 3D za pomocą brył wytłaczanychBryły wytłaczane tworzone są z zamkniętego konturu 2D zawierającego dodatkowo wysokość.

Kontur 2D można definiować na dwa sposoby.

  • Ręczne wprowadzanie za pomocą zamkniętego wielokąta
  • Zastosowanie istniejącego już konturu (np. obiektu 3D albo z katalogu symboli 2D)

Podczas ręcznego wprowadzania kontur 2D można definiować w widoku z góry, widoku przekroju oraz widoku 3D.

Bryły wytłaczane to bryły, za pomocą których można również przeprowadzać operacje boolowskie można je tez łączyć z innymi konstrukcjami 3D.

Ocena powierzchni zgodnie z WoFlV i DIN277 w wykazach

Cadvilla zawiera różne możliwości automatycznego określania pewnych obszarów na listach (dokumentach) i zapisywania ich jako gotowe dokumenty, np. opis budynku do obliczania powierzchni mieszkalnej zgodnie z rozporządzeniem o przestrzeni życiowej (WoFlV) lub również określania objętości zgodnie z DIN 277.

Wydawanie dokumentów może odbywać się w różnych formatach:

  • HTML
  • XLS (tabela Microsoft Excel)
  • RTF (Rich Text Format, np. do dalszego użycia w programie Microsoft Word)
  • PDF (PDF jest standardowym formatem dla dokumentów i można go przeglądać za pomocą bezpłatnych programów, np. Acrobat Reader)
Wyznaczanie obszaru z kontrolą optyczną

Cadvilla posiada różne funkcje do obliczania powierzchni według różnych norm, np. zgodnie z rozporządzeniem o przestrzeni życiowej (WoFlV) lub DIN 277.

Oprócz specyfikacji obszaru, można również wyświetlić obszary w 2D i 3D. Dzięki temu można natychmiast sprawdzić, czy wszystkie powierzchnie zostały prawidłowo uchwycone.

Oprócz obszarów mieszkaniowych, można również analizować inne obszary i objętości:

  • Kontrola powierzchni wyświetlanych w kolorachpowierzchnia podłogi
  • przestrzeń mieszkalna
  • Powierzchnia podłogi netto < 1,5 m
  • Powierzchnia podłogi netto > 1,5 m
  • Suma powierzchni netto podłogi
  • objętość pomieszczenia
  • Objętość netto
  • Objętość brutto
  • Powierzchnia piętra brutto

W przypadku powierzchni, których wysokość w pomieszczeniu jest istotna, np. pomieszczeń mieszkalnych, optyczne “powierzchnie sterujące” są wyświetlane w 3D w odpowiedniej wysokości.

Można również zapisać kolorowe przedstawienie jako obraz i dołączyć je do oceny powierzchni zgodnie z normą DIN 277 lub rozporządzeniem o przestrzeń życiową.

Zbiór planu (np. do zastosowania w budownictwie)

Zbiór planu

Kompozycja planu jest potrzebna do ułożenia, zaprojektowania i wyświetlenia kilku planów pięter lub widoków w skali na jednym arkuszu.

Poszczególne części lub poszczególne widoki na planie pracują bezpośrednio na podstawie bieżącego planowania i dlatego nie są oddzielone od modelu budynku.

Aktualizuje to automatycznie wszystkie zmiany w konstrukcji Twojego projektu w zbiorze planu. Wyklucza się zatem odstępstwa między projektem a planem.

Tworzenie kompletnego planu w trzech etapach:

  • Najpierw stwórz wszystkie wymagane widoki 2D w swoim projekcie. (np. widok planu 2D, widok z północy, wschodu, zachodu i południa, przekroje). Przygotowujesz widoki z widocznością i innymi ustawieniami, tak jak gdybyś je wydrukował pojedynczo.
  • Następnie utwórz nowy widok planu za pomocą pluginu kompilacja planu i umieść tam gotowe widoki 2D za pomocą myszki.
  • Opcjonalnie można dodać symbole 2D, inne rysunki lub obrazy do kompilacji planu. Obrazy mogą być zdjęciami lub wizualizacjami 3D z cadvilla.

Kompilacja planu może być tak prosta!

Import 2D-DXF i 2D-DWG dla widoków 2D

Pliki 2D DXF lub 2D DWG są importowane najpierw jako jednostka, tzn. symbol cadvilla 2D, do istniejącego widoku 2D. Podczas importu otrzymasz podgląd, w którym określisz zawartość do importu.

Również podczas importu można odpowiednio skalować plik DXF / DWG i określić niektóre opcje wyświetlania.

DXF / DWG to popularne formaty do wymiany rysunków 2D, np. transfer z planów architektonicznych, ale także do importu części rysunkowych do katalogu symboli cadvilla 2D.

Importowany plik DXF/DWG można następnie w razie potrzeby podzielić na poszczególne elementy i edytować.

Kolejną zaletą jest możliwość przechowywania pliku DXF w cadvilla jako pomocy przy tworzeniu budynku 3D.

Podstawowe funkcje kształtujące100%
100%
Widoki z boku i przekroju 2D100%
100%
Rozszerzone funkcje rysowania 2D80%
80%
Rozszerzone funkcje dachu60%
60%
Proste wyznaczanie masy / powierzchni100%
100%
Interfejsy importu 2D100%
100%
Interfejsy eksportu 2D20%
20%
Import i eksport 3D100%
100%
Profesjonalna ewaluacja, powierzchnie,....60%
60%
swobodne projektowanie (wiaty samochodowe, itp.)100%
100%
cadvilla professional

cadvilla professional

Od 124,95 € *

(cena katalogowa 249,00 € )

*

Porównanie wersji – cadvilla professional plus

Najważniejsze dodatkowe cechy wydajności cadvilla professional plus

(Kliknij na poszczególne funkcje, aby dowiedzieć się więcej na ich temat)

Planowanie dróg ewakuacyjnych i ratowniczych
Konstrukcja i użycie własnych typów okien
Łączenie pojedynczych dachów
Dachy - rozszerzona konstrukcja drewniana część 1
Dachy - rozszerzona konstrukcja drewniana część 2
Planowanie systemów fotowoltaicznych na dachach płaskich
Drewniana konstrukcja szkieletowa - opcjonalna możliwość budowy ścian w drewnianej konstrukcji szkieletowej
Eksport 2D-DXF i 2D-DWG z widoków 2D
Określanie i obliczanie powierzchni elewacji
Obliczanie i kalkulacja powierzchni i krawędzi dachów
Listy pozycji dla okien
Planowanie dróg ewakuacyjnych i ratowniczych

twórz plan ewakuacyjny i ratowniczyPrzy pomocy modułu planowania dróg ewakuacyjnych i ratowniczych rysowanie planów ewakuacyjnych i ratowniczych oraz tworzenie planów straży pożarnej staje się proste.

PlugIn pomaga w tworzeniu planów ewakuacyjnych i ratowniczych zgodnie z DIN ISO 23601 (norma dotycząca oznakowania bezpieczeństwa dla planów ewakuacyjnych i ratowniczych), DIN EN ISO 7010 (norma europejska dotycząca znaków bezpieczeństwa) i DIN 4844-2 oraz planów dla straży pożarnej zgodnie z DIN 14095 (wymagania dotyczące planów straży pożarnej dla budynków) i DIN 14034-6 (symbole graficzne dla planów i systemów straży pożarnej).

W przypadku wersji cadvilla, które nie zawierają automatycznie tego modułu, można zakupić planer tras ewakuacyjnych i ratunkowych jako dodatkowy moduł. Bardziej szczegółowe informacje na temat korzystania znajdziesz w sekcji “Doradź”.

Konstrukcja i użycie własnych typów okien

Przegląd konstrukcji okienZa pomocą plugin “konstrukcja okien” można tworzyć własne, indywidualne okna do dalszego planowania. Dotyczy to w szczególności specjalnych kształtów okien, które nie są zawarte w standardowych katalogach cadvilla. Można również użyc i zmodyfikować istniejące, podobne okna z katalogu.

Dalsze szczegóły dotyczące plugin konstrukcja okien

Łączenie pojedynczych dachów

Łączenie pojedynczych dachówŁączenie dachów przypomina modelowanie architektury dachu z pojedynczych części. Generuje się po prostu pojedyncze dachy w znanych formach i umieszcza się części pojedyncze razem.

Na koniec łączy się dachy za pomocą dwukrotnego kliknięcia myszą. Przetworzenie kompletnej konstrukcji drewnianej oraz całej formy dachu odbywa się w pełni automatycznie.

Dotychczasowe pojedyncze dachy można dalej edytować i w każdej chwili przesuwać, przekręcać, edytować albo też usuwać z całej architektury dachu.

Łączenie form dachów umożliwia tym samym szczegółowe planowanie i wyświetlanie prawie każdej formy dachu przez użytkownika.

Szczegółowe planowanie dachu przydaje się np. do dokładnego zaplanowania umieszczenia elementów solarnych.

Dachy - rozszerzona konstrukcja drewniana część 1

Rozszerzona konstrukcja drewniana do dachów — część 1

Rozbudowana konstrukcja drewniana oferuje w przypadku dachów płatwiowych możliwość wyboru płatwi przegubowych, płatwi kratownicowych i płatwi między wiązarami.

W oknie dialogowym dotyczącym płatwi przegubowych pojawiają się pytania o następujące parametry:

  • rodzaj wykonania (płatwy przegubowe, przelotowe, między wiązarami)
  • wymiary płatwi (szerokość i wysokość)
  • odstępy między osiami z liczbą podziałów
  • odstęp między pierwszą i ostatnią płatwą a krawędzią dachu.

W przypadku płatwi przegubowych dodatkowo pojawia się pytanie o długość występu i odstęp od łączenia.

Płatwie przegubowe stosowane są między innymi w konstrukcjach hal.

Dachy - rozszerzona konstrukcja drewniana część 2

Rozszerzona konstrukcja drewniana do dachów — część 2W przypadku rozszerzonej konstrukcji drewnianej dachu można dodatkowo wprowadzać ręcznie pojedyncze krokwie i płatwy.

Można wprowadzać belki za pomocą 2 dowolnych punktów albo 2 punktów w jednej płaszczyźnie. Podczas ręcznego wprowadzania krokwi wybiera się najpierw połać dachu (aby wprowadzić kąt i długość), a następnie jego rozmieszczenie.

Wszystkie automatycznie wygenerowane, a następnie wprowadzone, elementy drewniane można automatycznie skracać w jednej lub dwóch płaszczyznach. Parametry płaszczyzn odniesienia określane są ręcznie.

Na sąsiednim rysunku widnieje skrócona belka górna z przodu w 2 płaszczyznach, a belka dolna jest skrócona z przodu tylko w jednej płaszczyźnie.

Planowanie systemów fotowoltaicznych na dachach płaskich

płaski dach fotowoltaicznyW systemach dachów płaskich moduły są montowane na podwyższonych podporach. Dla takiego systemu należy najpierw utworzyć obszar do montażu, czyli obszar, w którym mają być umieszczone moduły fotowoltaiczne.  W ramach tych obszarów można tworzyć strefy, które nie zawierają modułów fotowoltaicznych.

Po zakończeniu prac przygotowawczych, za pomocą dwóch kliknięć stwórz cały system fotowoltaiczny, określając najpierw punkt wyjścia modułu za pomocą myszy.

Na koniec, można dostosować rozstaw rzędów, obrócić system (ręczne ustawianie modułów i rzędów) lub w razie potrzeby zmienić punkt wyjścia.

Drewniana konstrukcja szkieletowa - opcjonalna możliwość budowy ścian w drewnianej konstrukcji szkieletowej

Drewniana konstrukcja szkieletowa - drewniana konstrukcja ramowaOpcjonalne wprowadzenie ścian jako drewnianą  konstrukcje szkieletową można wykonać na 3 różne sposoby.

  • Przed wprowadzeniem elementów ściennych definiuje się parametry konstrukcji szkieletowej drewnianej. Jeśli ściana jest następnie wprowadzana do planu piętra, jest automatycznie wyświetlana jako drewniana konstrukcja szkieletowa.
  • Jeśli masz już zdefiniowaną ścianę, możesz ją po prostu wybrać i określić, że ściana ta powinna być wyświetlana w drewnianej konstrukcji szkieletowej.
  • Wszystkie ściany istniejących projektów mogą być wypełnione drewnem do budowy szkieletu drewnianego w jednym kroku.

Później można dodać do drewnianych ścian szkieletowych pojedyncze dodatkowe drewniane elementy.

Eksport 2D-DXF i 2D-DWG z widoków 2D

Podczas eksportu 2D DXF/DWG można ustalić, które folie projektowe należy eksportować. W pokazanym przykładzie jest to np. widok 2D i plan piętra – pierwsze piętro.

Wyboru folii dokonujesz poprzez wybranie odpowiedniej folii w wyskakującym okienku.

Ponadto można określić, w jakim formacie programu AutoCAD plik ma zostać zapisany.

Wszystkie popularne formaty od AutoCAD R09 do AutoCAD 2018 są wspierane.

W opcjach można skonfigurować kolory RGB, skalę kreskowania i typ linii.

Określanie i obliczanie powierzchni elewacji

Ocena powierzchni fasady
Powierzchnie elewacji mogą być automatycznie obliczane i zapisywane w dokumencie.

Lista ta przedstawia wszystkie powierzchnie elewacji budynku jako obraz oraz tabelę z informacjami o długości i szerokości oraz powierzchni brutto i netto (powierzchnia całkowita minus otwory).

Dokumenty mogą być zapisywane jako PDF, EXCEL, HTML lub RTF.

Obliczanie i kalkulacja powierzchni i krawędzi dachów

Lista powierzchni dachu
Powierzchnie dachu można obliczyć automatycznie dla wszystkich dachów projektu. Otrzymasz dokument z ilustracjami poszczególnych dachów i tabel z całkowitymi wartościami dla powierzchni dachu, długości kalenicy, długości kalenicy, długości rynny, długości krawędzi i długości okapu.

Dokumenty mogą być zapisywane jako PDF, EXCEL, HTML lub RTF.

Listy pozycji dla okien

lista okien

Lista pozycji dla wszystkich konstrukcji okien zaplanowanych w projekcie oferuje reprezentację wszystkich okien z wymiarami oraz obrotów pochyleń.

Odpowiednia tabela przedstawia wymiary zewnętrzne, użyte materiały (z komentarzem) oraz ilość okien danego typu.

Dokumenty mogą być zapisywane jako PDF, EXCEL, HTML lub RTF.

Podstawowe funkcje kształtujące100%
100%
Widoki z boku i przekroju 2D100%
100%
Rozszerzone funkcje rysowania 2D100%
100%
Rozszerzone funkcje dachu100%
100%
Proste wyznaczanie masy / powierzchni100%
100%
Interfejsy importu 2D100%
100%
Interfejsy eksportu 2D100%
100%
Import i eksport 3D100%
100%
Profesjonalna ewaluacja, powierzchnie,....100%
100%
swobodne projektowanie (wiaty samochodowe, itp.)100%
100%
cadvilla professional plus

cadvilla professional plus

Od 219,00 € *

(cena katalogowa 425,00 € )

*

Menu
