Die präzise Elektroplanung mit einer CAD Software minimiert Kollisionen und optimiert die Leitungsführung, was die Sicherheit und Effizienz moderner Immobilien signifikant erhöht. Die digitale Visualisierung ermöglicht es, die Platzierung von Schaltern und Steckdosen im Kontext der Möblierung zu optimieren, um den Bedienkomfort zu maximieren und die Funktionalität der Räume zu verbessern. Somit gehören beispielsweise unnötige Installationen von Wandsteckdosen hinter Einbaumöbeln der Vergangenheit an.
Gleichzeitig sorgt sie dafür, dass wichtige Sicherheitsstandards eingehalten werden und die Energieeffizienz bereits in der Planungsphase sichergestellt ist. Doch wie gelingt es, die komplexen Anforderungen an Steckdosen, Schalter und Lichtdosen systematisch zu erfassen und in einen schlüssigen Plan zu überführen? Dieser Artikel beleuchtet, wie Sie mit einer innovativen CAD Software diesen Prozess vereinfachen und selbst als Laie eine professionelle Planung der erforderlichen Elektroinstallation erstellen können.
Was ist Elektroplanung?
Elektroplanung bedeutet, die gesamte elektrische Infrastruktur eines Gebäudes mithilfe spezialisierter CAD-Software digital zu entwerfen und zu visualisieren. Anstatt manueller Zeichnungen werden hierbei elektrische Komponenten wie Steckdosen, Schalter und Beleuchtungselemente aus vordefinierten Symbolkatalogen direkt in den digitalen Grundriss eingefügt. Dies ermöglicht eine präzise Platzierung und eine effiziente Erstellung detaillierter Installationspläne, die als Grundlage für die spätere Umsetzung dienen.
Elektroplanung mit der CAD Software cadvilla
Mit dem Planungsprogramm von cadvilla decken Sie gleich mehrere Bereiche ab. Im ersten Schritt entwickeln Sie Räume und ganze Häuser und fertigen danach detaillierte Baupläne an. Nachdem der Grundriss eingegeben ist und die Grundidee für die Elektroinstallation steht, setzen Sie die Architektursoftware von cadvilla auch als Elektroplaner ein. Sie erstellen dabei Ihre gewünschten Installationen ganz einfach in der 2D Ansicht.
Durch den umfangreichen Symbole-Katalog mit zweidimensionalen Elektrosymbolen integrieren Sie mit nur wenigen Klicks alle gewünschten Anschlüsse in Ihrem home direkt in den Grundrissplan. Die intuitive Drag & Drop-Funktion und die klar strukturierte Bedienungsoberfläche von Cadvilla ermöglichen eine schnelle Einarbeitung, wie Nutzerberichte zeigen, selbst für Laien, die in kürzester Zeit die Grundfunktionen zum Positionieren der 2D Symbole am Elektroplan beherrschen. Zusätzlich sparen Sie durch die Elektroplanung mit cadvilla auch Geld: Da Sie die Positionierung aller gewünschten Elektroanschlüsse selbst vornehmen, können Sie den fertigen Entwurf direkt als fundierte Planungsgrundlage nutzen. Dies reduziert den Abstimmungsaufwand mit Fachplanern oder Architekten erheblich und schont Ihr Baubudget. Gleichzeitig behalten Sie die volle Kontrolle über Ihr Projekt und stellen sicher, dass jedes Detail exakt so umgesetzt wird, wie Sie es sich vorstellen.

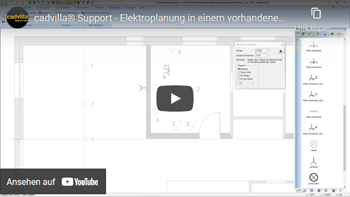

Wie funktioniert der Elektroplaner im Detail?
Ehe Sie mit der Positionierung elektrischer Anschlüsse und der Zeichnung für die Elektroplanung starten, erfassen Sie die Grundrisse für das ganze Haus und zeichnen die Baupläne. Sie arbeiten dabei vorzugsweise in 2D Ansichten und profitieren von dem Vorteil, dass Ihre komplette Grundrisszeichnung automatisch in ein 3D Modell umgewandelt und somit im 360° Rundgang durchwandert werden kann.
Die Planung der Elektroinstallation ist ein kritischer Bereich in der Hausplanung, bei dem das Planungsprogramm von cadvilla eine präzise und fehlerfreie Umsetzung unterstützt. Sie können damit alle Steckdosen, Lichtauslässe, Lichtschalter sowie Leitungen und selbst erstellte 2D-Elektrosymbole per Drag & Drop in der gewünschten Position „installieren“ und in Ihr Projekt einzeichnen. Die detaillierten und präzisen Pläne mit exakten Maßangaben, normgerechten Symbolen und dazu passenden Legenden, erleichtern Ihrem Elektriker die Umsetzung und minimieren Rückfragen.
Dank der geführten Schritte und des umfangreichen Symbolkatalogs können Sie die Planung der elektrischen Anschlüsse auch ohne große Vorkenntnisse erfolgreich durchführen. Ganz bewusst wurde die Software für die Planung der Hauselektrik von Ihrem Smart Home so entwickelt, dass Sie diese als Laie bedienen und Ihre Elektroinstallation selbstständig planen können. Folgende Features sind im Cadvilla Elektroplaner enthalten:
- ein umfangreicher Katalog mit allen wichtigen Elektrosymbolen in 2D
- die innovative Drag & Drop Funktion für die Symbol-Implementierung mit einem Klick
- 2D Zeichenfunktionen zur Entwicklung eigener 2D Symbole und zum Zeichnen von Leitungsverläufen
- ein reichhaltiges Portfolio an zusätzlichen Symbolen für Einrichtungsgegenstände aus den unterschiedlichsten Bereichen
- Unterstützung verschiedener Farben, Strichstärken, Füllmuster und Linientypen
Tipp: Zeichnen Sie am besten vor der Elektroplanung auch noch die gesamte Einrichtung mit ein, um einen besseren Überblick zur erforderlichen Elektroinstallation zu bekommen. Anhand der Einrichtung sehen Sie am besten, ob ausreichend Steckplätze geplant, die Lichtschalter richtig positioniert und alle gewünschten Elektroanschlüsse für Decken- und Wandlampen integriert sind. So vermeiden Sie auch beispielsweise die unnötige Installation einer Steckdose hinter einem Kleiderschrank.
Ihre Checkliste für die elektrischen Anschlüsse
Ehe Sie mit der zeichnerischen Elektroplanung beginnen, sollten Sie eine Checkliste mit allen wichtigen Elementen anfertigen.
Sie können so viele Steckdosen und Schalter in Ihrem Haus installieren, wie Sie für die elektrische Ausstattung benötigen. Der Gesetzgeber schreibt kein Höchstmaß, sondern nur eine Mindestausstattung bei elektrischen Installationen nach DIN 18015-2 vor. Darum setzen Sie einfach den Mindeststandard in der Zeichensoftware von cadvilla um und planen ganz ohne weitere Fachkenntnis die Grundmenge an elektrischen Anschlüssen in Ihren Grundriss mit ein.
Berücksichtigung von DIN-Normen für die Elektroplanung
Die Normenreihe DIN 18015 bildet das fundamentale Regelwerk für die Elektroplanung im Wohnungsbau. Sie gliedert sich in drei wesentliche Teilbereiche:
- DIN 18015-1 – Planungsgrundlagen: Dieser Teil behandelt die technische Basis der Elektroinstallation und sollte nur von Professionisten geplant und umgesetzt werden! Er definiert die notwendige Aufteilung der Stromkreise, Leitungsquerschnitte sowie die fachgerechte Platzierung und Dimensionierung von Verteilern.
- DIN 18015-2 – Mindestausstattung: Hier wird der quantitative Umfang der Installation festgelegt. Die Norm gibt präzise vor, wie viele Steckdosen, Beleuchtungsanschlüsse und Kommunikationsauslässe je nach Raumtyp mindestens vorhanden sein müssen, um einen modernen Standard zu erfüllen. Die Umsetzung im Grundrissplan erstellen Sie idealerweise in cadvilla selbst. Die Norm unterscheidet zusätzlich verschiedene Stufen. So können Bauherren zwischen einer soliden Grundausstattung und umfangreicheren Komfortlösungen wählen.
- DIN 18015-3 – Leitungsanlagen und Installationszonen: Dieser Teil regelt die bauliche Ausführung und sollte nur von Professionisten geplant werden. Er definiert verbindliche Installationszonen für die Leitungsverlegung und gibt wichtige Sicherheitsvorgaben zu Schutzbereichen sowie Bohrverbote vor, um Beschädigungen an der Infrastruktur zu vermeiden. Zusätzlich ist in der Norm die Installation von Leerrohren und Reserven festgehalten. Dadurch lassen sich Netzwerkanschlüsse, Smart-Home-Systeme oder Ladestationen für E-Autos später problemlos und ohne Stemmarbeiten integrieren.
Zusammenfassend schützt die DIN 18015 vor Planungsfehlern. Wer sich an diese Vorgaben hält, baut sicher sowie zukunftsorientiert und vermeidet eine unzureichende Stromversorgung, die später oft mühsam durch Mehrfachstecker oder Aufputz-Leitungen ergänzt werden muss.
Mindestausstattung für die Elektroplanung in Wohngebäuden
| Raum | Lichtauslässe (min.) | Steckdosen (min.) | Zusätzliche Anschlüsse / Infos |
|---|---|---|---|
| Wohnzimmer / Wohnbereich | 1 | 5 | Ab 20 m² mindestens 7 Wandanschlüsse; Kommunikationsanschlüsse (TV/Telefon/Daten) berücksichtigen |
| Schlafzimmer | 1 | 2 | für zweiten Bettplatz zusätzlich 2 Steckdosen |
| Bad | 1 | 2 | 1 Rasiersteckdose, bei Waschmaschine und Trockner jeweils separater Anschluss |
| WC | 1 | Anschluss nach Nutzung, beispielsweise für Lüfter | |
| Küche | 2 | 3 | zusätzlich 2 Steckdosen je 1,20 m Arbeitsfläche, Anschlüsse für Herd/Spüle/Kühlschrank/Dunstabzug |
| Esszimmer / Essbereich | 1 | 1 | Stromauslässe entsprechend der Nutzung; bei offenem Übergang zu Wohn- oder Küchenbereich teilweise kombinierbar |
| Flur | 1 | 1 | Wechselschaltung/Treppenlicht - Schaltstellen abhängig von Zugängen und Raumgeometrie |
| Keller | 1 | 1 | Schalter direkt an der Tür |
| Garage | 1 | 1 | Anschlüsse für allgemeine Nutzung und gegebenenfalls weitere Verbraucher |
Quellen: DIN Media – DIN 18015-2:2021-10, tecworld – Neuausgabe der DIN 18015-2
Was ist bei der Elektroplanung noch zu beachten?
Beachten Sie bei der Erstellung Ihres Elektroplans zusätzlich, dass Steckdosen ca. 30 cm über dem Fußboden und Schalter auf einer Höhe von ca. 105 cm eingeplant werden. Leitungen in den Wänden verlaufen in der Regel immer in waagerechten (Abstand 15-45cm von der Boden-/Deckenkante) oder senkrechten Zonen (Abstand 10-30cm von den Rohbauecken / seitlich von Fenstern / seitlich der Griffseite von Türen) und nur in Sonderfällen diagonal. Beachten Sie bei der Elektroplanung auch die Installationszonen (speziell für Bäder und Küchen) die in der DIN 18015-3 festgehalten sind.
Nach vollendeter Elektroplanung der elektrischen Anschlüsse überprüfen Sie nochmals intuitiv, ob ausreichend Schalter, Steckdosen und Lichtauslässe eingeplant wurden.
Das sagen unsere Kunden
FAQ – Häufige Fragen zur Hausplanungssoftware cadvilla
Cadvilla wird seit 2009 von der TRIXL GmbH mit Sitz in Salzburg, Österreich, entwickelt und vertrieben – speziell für den deutschsprachigen Markt. Das Programm wird laufend weiterentwickelt: Version 9 brachte die Gruppen-Funktion, Version 10 direkt anklickbare Bemaßungsketten und Version 13 unter anderem den Elektroplanungs-Assistenten. Cadvilla läuft unter den aktuellen Windows Versionen und ist in mehreren Varianten für unterschiedliche Anforderungen erhältlich. Die Programmoberfläche steht in elf Sprachen zur Verfügung – darunter Deutsch, Englisch, Französisch, Italienisch, Niederländisch, Polnisch, Russisch, Slowakisch, Spanisch, Türkisch und Ungarisch.
Nein, eine moderne Planungssoftware wie cadvilla ist darauf ausgelegt, auch Nutzern ohne tiefgehende elektrotechnische Vorkenntnisse eine intuitive und präzise Elektroplanung zu ermöglichen. Durch vordefinierte Symbolkataloge und eine benutzerfreundliche Oberfläche können elektrische Komponenten einfach per Drag & Drop platziert werden. Das Programm unterstützt Sie dabei, die Anforderungen systematisch zu erfassen und einen schlüssigen Plan zu erstellen, der als Grundlage für die spätere Umsetzung dient und die Einhaltung grundlegender Sicherheitsstandards fördert.
Eine professionelle Elektroplanung mittels 3D CAD Software ermöglicht eine signifikant höhere Präzision und Effizienz im Vergleich zu manuellen Methoden. Sie profitieren von einer übersichtlichen Planungsgrundlage, detaillierten Materiallisten und einer optionalen Visualisierung der Installationen in 3D. Dies minimiert Planungsfehler, reduziert den Zeitaufwand erheblich und gewährleistet eine optimierte Raumausnutzung sowie eine verbesserte Sicherheit und Energieeffizienz des Gebäudes. Zudem lassen sich Änderungen flexibler und schneller umsetzen, was die gesamte Projektlaufzeit verkürzt.
Eine präzise Elektroplanung ist entscheidend für die Sicherheit, Funktionalität und Energieeffizienz eines Gebäudes. Sie stellt sicher, dass alle elektrischen Komponenten optimal platziert sind, Überlastungen vermieden werden und zukünftige Erweiterungen problemlos integriert werden können. Eine vorausschauende Planung minimiert zudem nachträgliche Änderungen und damit verbundene Kosten, während sie gleichzeitig den Komfort und die Wertbeständigkeit der Immobilie maßgeblich beeinflusst. Sie ist das Fundament für eine zuverlässige und zukunftssichere elektrische Infrastruktur.
Ein Elektroplan kann alle relevanten Elemente umfassen, darunter Steckdosen, Lichtauslässe, Lichtschalter sowie selbst erstellte 2D-Elektrosymbole, um eine vollständige Infrastruktur abzubilden.
Ja, Sie können cadvilla in vollem Umfang kennenlernen: Wir bieten eine kostenlose Testversion an, mit der Sie 5 Tage lang auf alle Funktionen der Software uneingeschränkt zugreifen können.
Für eine vollständige Planung der Elektroinstallation empfehlen wir jedoch den Umstieg auf eine unserer Kaufversionen. Während dauerhaft kostenlose Alternativen und Cloud-Lösungen oft bei komplexen Aufgaben an ihre Grenzen stoßen, bietet Ihnen die Vollversion von cadvilla die nötige Leistungsfähigkeit und Planungssicherheit für Ihre gesamte Elektroplanung.
Ja, cadvilla unterstützt Bauherren dabei, Elektroinstallationen von der einfachen Grundausstattung bis zur umfangreicheren Planung übersichtlich zu gestalten. Umfangreiche Symbolkataloge ermöglichen es, Steckdosen, Schalter, Leuchten und weitere Anschlüsse präzise im Grundriss zu platzieren und die gewünschte Ausstattung frühzeitig zu visualisieren.
Damit eignet sich cadvilla ideal, um die eigenen Anforderungen zu planen, Entscheidungen abzustimmen und eine verständliche Grundlage für die weitere Zusammenarbeit mit dem Elektrofachbetrieb zu erstellen.
Für die detaillierte Ausarbeitung komplexer Leitungsführungen, KNX- und Bussysteme, Schaltpläne oder vollständiger Stromlaufpläne ist cadvilla jedoch nur eingeschränkt geeignet. Solche Unterlagen sollten grundsätzlich von qualifizierten Elektrofachkräften erstellt und geprüft werden, da sie spezielles Fachwissen sowie die Einhaltung geltender Normen und Sicherheitsvorgaben erfordern. Auch die Dimensionierung und exakte Anzahl der benötigten Leerrohre sollte in jedem Fall durch den ausführenden Elektriker festgelegt werden, um eine zukunftssichere und normgerechte Installation zu gewährleisten.
Ja, cadvilla bietet Ihnen verschiedene Möglichkeiten für den Datenaustausch und die professionelle Weitergabe Ihrer Planungen. Für die technische Weiterbearbeitung in anderen CAD-Systemen können Sie Ihre Entwürfe in das 2D-DXF/DWG Format exportieren um es dann in Programmen wie AutoCAD von Autodesk, Allplan oder Archicad weiter zu bearbeiten (ab der Version cadvilla professional plus möglich).
Alternativ lassen sich die Pläne für Abstimmungen oder Präsentationen jederzeit als PDF-Dokument oder hochauflösende Bilddatei ausgeben, sodass ein reibungsloser Informationsfluss zwischen Bauherren, Architekten und Fachplanern gewährleistet ist.
Ein professioneller Elektroplan – einfach selbst zeichnen
Sie möchten die Planung der Hauselektrik nicht outsourcen? Das müssen Sie nicht, denn mit der Cadvilla Planungssoftware sind Sie mit der Planung Ihrer Elektro-Installationen auf der sicheren Seite. Die leicht verständliche und selbst erklärende Software kommt mit zahlreichen Symbolen und Zeichenvarianten. Mit einem Klick platzieren Sie Steckdosen und Lichtschalter, „verlegen Kabel“ und entwickeln einen professionellen Elektro-Installationsplan für Ihr Smart Home.
Sollten Sie nach der Fertigstellung feststellen, dass Anschlüsse fehlen oder unpraktisch platziert sind, lässt sich der Elektroplan jederzeit flexibel anpassen und um neue Elemente ergänzen. Mit Cadvilla gestalten Sie eine Elektroinstallation, die exakt auf Ihre individuellen Bedürfnisse zugeschnitten ist und sich nahtlos in Ihr Traumhaus integriert.
Cadvilla ist die ideale Softwarelösung, um präzise Elektroinstallationspläne ohne Vorkenntnisse selbst zu entwerfen. So stellen Sie sicher, dass die gesamte Elektrik perfekt zu Ihrem Alltag passt – immer unter Berücksichtigung der geltenden fachlichen Normen.
Das Architektur-Programm Cadvilla gibt es in 4 unterschiedenen Ausbaustufen, welche aufeinander aufbauen. Ab cadvilla professional ist zusätzlich noch ein leistungsstarker Elektroplanungs-Assistent im Programm mit enthalten. Alle Programme stehen sofort nach Bezahlung als Download zur Verfügung.
Hilfe zur CAD Software finden Sie auf unserem kostenlosen Support-Portal mit vielen Tipps und passenden Videos. Natürlich bieten wir auch gerne Hilfe per Email oder Fernwartung. Auch diese Leistungen sind bei uns kostenlos.
Wir haben die richtige Softwarelösung für Sie! Die Preise bewegen sich zwischen € 39,95 – € 219,00 inkl. MwSt. *
*
