Grundriss zeichnen: Einfach & präzise planen

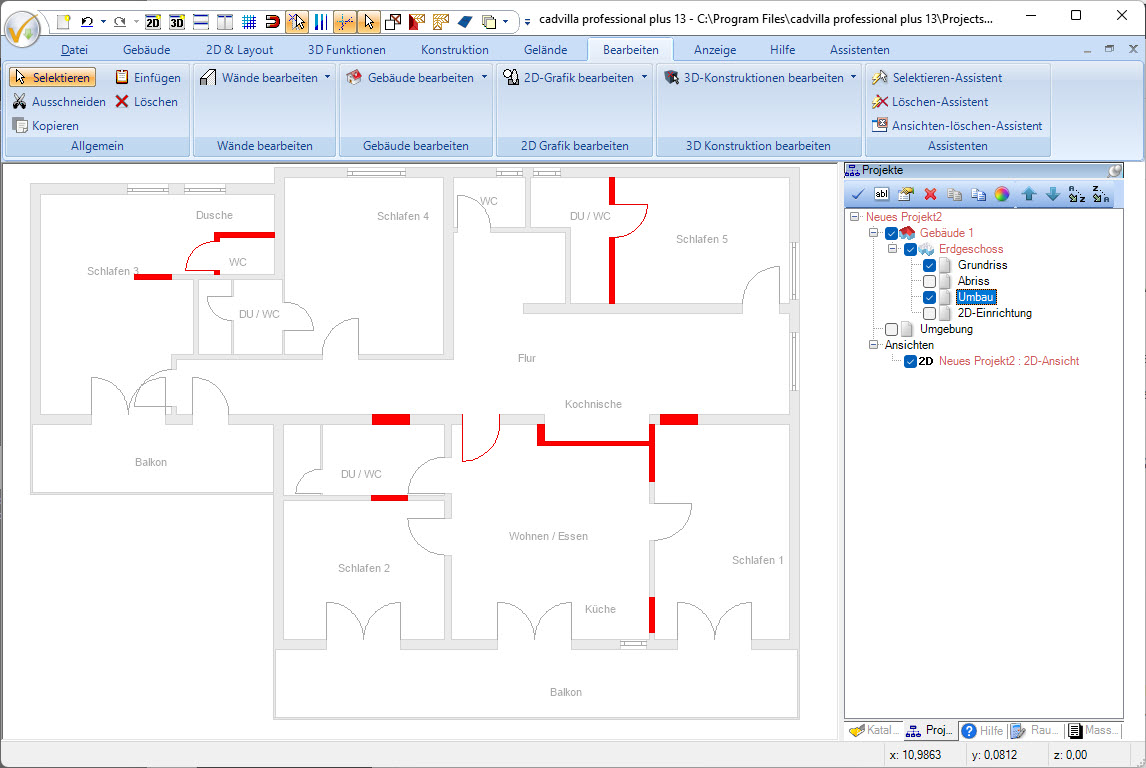

Die präzise Visualisierung eines Bauvorhabens beginnt stets mit einem fundierten Grundriss. Ob es sich um einen Neubau, eine Renovierung oder einen Anbau handelt, die detaillierte Darstellung der Raumaufteilung, Wandstärken und Positionen von Türen und Fenstern ist essenziell für die weitere Planung und Realisierung.

Während das manuelle Zeichnen eine traditionelle Methode darstellt, bieten moderne CAD-Softwarelösungen eine signifikante Effizienzsteigerung und Flexibilität bei der Erstellung dieser fundamentalen Dokumente.

Die Möglichkeit, einen Grundriss digital zu erfassen, ermöglicht nicht nur eine schnellere Bearbeitung, sondern auch eine nahtlose Integration in 3D-Modelle und eine präzisere Abstimmung aller Gewerke.

Was beinhaltet ein Grundrissplan?

Ein Grundrissplan einer Wohnung liefert eine detaillierte Übersicht über die Raumstruktur und -nutzung. Er beinhaltet die genaue Anordnung und Bemaßung aller Räume, die Positionen von tragenden und nicht tragenden Wänden sowie die Platzierung von Türen und Fenstern. Zusätzlich werden oft die Lage von Sanitäranlagen, Küchenanschlüssen und manchmal auch die Elektroinstallationen skizziert, um ein umfassendes Bild der Funktionalität zu vermitteln.Damit das Ergebnis am Ende gut aussieht, sollten auch Details wie die exakte Platzierung der Möbel bereits frühzeitig berücksichtigt werden. Diese Informationen sind entscheidend für die Planung von Inneneinrichtung, Renovierungen oder Umbauten und dienen als wichtige Grundlage für Handwerker und Bewohner gleichermaßen.

Ein vollständiger Grundrissplan eines Hauses geht über die reine Darstellung der Raumaufteilung hinaus. Er umfasst typischerweise die 2D-Grundrisse aller Geschosse, welche die exakten Maße und Positionen von Wänden, Türen und Fenstern detailliert abbilden. Zusätzlich sind Seitenansichten aus verschiedenen Himmelsrichtungen sowie bei Bedarf weiterführende Schnitte enthalten, die wichtige Informationen zur Gebäudehöhe und -struktur liefern. Oftmals wird auch eine symbolische Darstellung der Inneneinrichtung integriert, um die Wirkung und Funktionalität der Zimmer besser einschätzen zu können, was für die spätere Möblierungsplanung von großer Bedeutung ist.

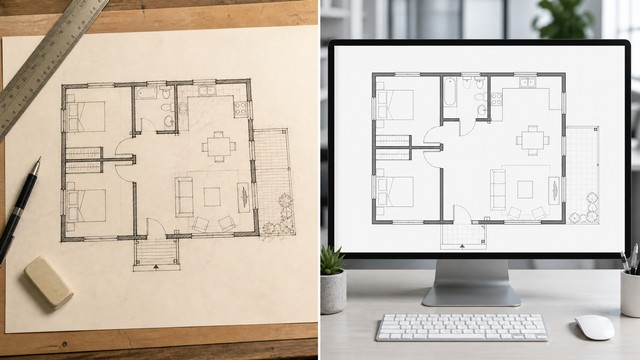

Grundrissplan: Per Hand zeichnen vs. 3D CAD-Software

Die Tabelle zeigt die wichtigsten messbaren Unterschiede. Besonders deutlich sind die Vorteile bei Zeitaufwand, Maßgenauigkeit und Änderungsflexibilität zugunsten der CAD-Lösung – während der manuelle Ansatz bei den Einstiegskosten und der Lernkurve punktet. Um professionelle Ergebnisse zu erzielen, sollten Sie jedoch digitale Tools wählen, die speziell für die Architekturplanung entwickelt wurden. Ein solcher auf Hausplanung abgestimmter Planer hilft dabei, Fehler von vornherein zu vermeiden.

Die Effizienz digitaler Werkzeuge beim Grundriss Zeichnen ist signifikant: Studien zeigen, dass professionelle CAD-Programme den Zeitaufwand für die Erstellung von komplexen Grundrissen um bis zu 75% reduzieren können, verglichen mit manuellen Methoden (Quelle: Autodesk Construction Cloud Report, 2022). Während das manuelle Erstellen von einfachen Grundrissen 2 bis 8 Stunden in Anspruch nehmen kann, lässt sich dies mit CAD-Programmen, dank Vorlagen und Snap-Funktionen, oft in 30 bis 90 Minuten realisieren. Zudem ermöglicht die digitale Präzision eine Maßgenauigkeit von bis zu ±1 mm, im Gegensatz zu den typischen Abweichungen von ±5–10 mm beim manuellen Zeichnen, was Planungsfehler minimiert und die Baukosten potenziell um 2-5% senken kann (Quelle: McKinsey & Company, „Imagining construction’s digital future“, 2016).

Resümee: Man kann einen Grundriss auch per Hand erstellen, aber schneller und flexibler geht das mit einem professionellen CAD Programm. Die Entscheidung, einen Grundriss digital einzugeben, bringt eine Reihe signifikanter Vorteile mit sich, die über die reine Effizienzsteigerung hinausgehen. Ein gut strukturierter Plan ist die Basis für jedes erfolgreiche Bauprojekt.

Für eine erste, einfache Skizze genügt oft ein kostenloser Online-Planer oder eine einfache app. Wer sein Haus jedoch detailliert und maßgenau planen möchte, benötigt umfangreichere Funktionen. Für die Entscheidung den Grundriss online in einer Cloud zu planen oder offline am eigenen Windows PC, haben wir einen Artikel zum Thema „Hausplaner Software für Windows – Ihr Haus selbst planen in 2D und 3D“ geschrieben.

Vergleich Online-Hausplaner vs. professioneller CAD Programme (z.B. von cadvilla)

Resümee: Wenn Sie nur grob skizzieren möchten, reicht ein simpler Online-Planer. Wenn Sie Ihr Haus fundiert planen wollen, brauchen Sie mehr. Mit cadvilla können Sie ihr Home präzise entwerfen und das persönliche Design bereits vor dem Baubeginn realistisch beurteilen.

2D Grundriss zeichnen – am Beispiel der Hausplanungssoftware von cadvilla

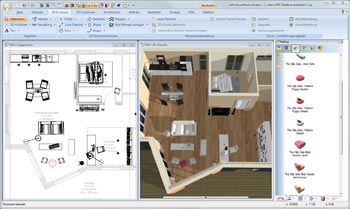

Cadvilla ist eine Hausplanungssoftware für Windows, mit der Sie Ihr Bauvorhaben präzise und anschaulich entwickeln können. Die zu zeichnenden Grundrisse werden vorzugsweise im 2D Modus in der Draufsicht eingegeben. Parallel dazu wird daraus automatisch ein 3D Modell des Grundrisses erstellt. Dies ist möglich, weil beispielsweise schon bei der Wandeingabe die Wandhöhen automatisch berücksichtigt werden. In der Regel ist die Wandhöhe gleich der Geschosshöhe. Und diese wird vor der Grundrisserfassung festgelegt. Natürlich ist eine nachträgliche Änderung der Wandhöhen jederzeit möglich.

Der erste Schritt – Ist ein bestehender Grundriss vorhanden?

Wenn Sie einen Grundriss erstellen, unterscheiden wir zwischen zwei Ausgangssituationen.

• Der Grundriss steht von den Dimensionen und der Form noch nicht endgültig fest

Sie haben bereits eine ungefähre Vorstellung von den Abmessungen Ihrer Immobilie, wissen jedoch noch nicht genau die gewünschte Anzahl der Zimmer, die Geschosshöhen und die genauen Abmessungen von Umriss und Innenräumen? In diesem Fall ist es sinnvoll, mit dem 3D Hausplaner einfach verschiedene Varianten zu probieren und den Grundriss grob zu erstellen. Dabei probieren Sie unterschiedliche Dimensionen und Wandstärken aus, ändern Wandlängen und Positionen (verschieben, verlängern, verkürzen) und finden letztlich Ihre ideale Form. Beim Probieren ist es nicht wichtig, jedes Detail im Grundriss (wie beispielsweise die Raumbezeichnung oder den Fußboden) richtigzustellen – wichtig ist die Findung der exakten  Abmessungen von Außen- und Innenwänden mit den jeweiligen Wandstärken, die Findung der besten Abmessungen von Fensteröffnungen und Türelementen und deren Positionierung und die Festlegung der Geschosshöhen.Im nächsten Schritt vermaßen sie das Haus mit Maßketten für Außen- und Innenwände, drucken die benötigten Unterlagen aus und speichern das Projekt. Danach fahren Sie mit dem nächsten Punkt fort.

• Der Grundriss steht von den Dimensionen und der Form fest

Sie haben bereits die genauen Wandlängen, Positionen und Wandstärken des Grundrisses? Wenn die Maße bereits feststehen, wird ein neues Projekt erstellt. Damit die Wände gut zueinander passen, schalten Sie im ersten Schritt das Raster und die Darstellung unterschiedlicher Linienstärken aus, da diese Punkte erst für das Drucken vom fertig gestellten Plan wichtig sind.

• • … Klicken Sie auf das Raster-Symbol, um die Verwendung und Darstellung des Rasters zu deaktivieren
  • … Klicken Sie auf das Linienstärken-Symbol, um die Darstellung der Linienstärken zu deaktivieren.

Der Ablauf im Detail – Grundrisse zeichnen und Pläne erstellen

• Festlegen der Geschosshöhen
• Erstellen der Außenwände
• Einzeichnen der Innenwände
• Positionieren der Türen und Fenster
• Zuordnen der Raumbezeichnungen und Raumgrößen
• Platzieren der Möbel und Einrichtung
• Eingabe der Treppen
• Bemaßen der Grundrisszeichnung

Erstellen der Außenwände

Starten Sie mit der Eingabe der Außenwände in der Draufsicht.

• Zuerst definieren Sie sich in der 2D Ansicht ein Hilfslinienraster für die Außenwände mit Hilfe von Hilfslinien. Durch die einzelnen Schnittpunkte der Hilfslinien ergeben sich Fangpunkte für die Wandeingabe.
• Danach starten Sie mit der Eingabe der Außenwände – legen noch vorher über die rechte Maustaste die Wandstärke (die für diesen Haustyp verwendet wird) fest – und zeichnen den Umriss Ihres Grundrisses durch Anklicken der einzelnen entstandenen Hilfslinien-Schnittpunkte. Das Wechseln der Wandachsen erfolgt mit der Kurztaste STRG-W.

Um die senkrechten und waagrechten Wände bei der Grundrisserstellung gut auszurichten, halten Sie die STRG-Taste während zur Mauseingabe gedrückt.

(passendes Video: Eingabe der Außenwände anhand von einem einfachen Mustergrundriss)

Einzeichnen der Innenwände

Zum Einzeichnen der Innenwände gehen sie genau gleich vor. Es werden ähnliche Tools wie bei den Außenwänden verwendet, um die Raumstruktur zu vervollständigen. Definieren Sie zuerst das Hilfslinienraster über senkrechte und waagrechte Hilfslinien, eventuell in einer anderen Farbe. Dann wechseln sie auf die Eingabe der Innenwände und fahren wieder die einzelnen entstandenen Hilfspunkte ab.

(passendes Video: Eingabe der Innenwände anhand von einem einfachen Mustergrundriss)

Gewünschte Wandeckpunkte, die nicht durch das Hilfslinienraster entstanden sind, können über die Konstruktionshilfen (rechte Maustaste ➔ Konstruktionshilfen) während der Wandeingabe definiert werden.

Wenn einmal eine Wand zu kurz geraten ist, löschen sie die Wand und geben sie neu ein oder sie verlängern die Wand mithilfe der Funktionen „Wände bearbeiten – STRG-V“. Ein „Stückeln“ von Wänden gleicher Wandstärke (Wandsegmente) kann sich bei nachfolgenden automatischen Berechnungen und beim Einfügen von Fenstern und Türen nachteilig auswirken. Begründung: Wenn eine Türe oder ein Fenster in eine gestückelte Wand eingefügt wird, muss das jeweilige gestückelte Wandsegment gleich lang oder länger sein als die Tür- oder Fensterbreite.

Festlegung der Raumbezeichnungen

Erst nachdem ALLE Wandelemente eingegeben sind und auch keine weiteren Änderungen mehr vorgenommen werden, legen sie die endgültige Bezeichnung und Beschriftung der Räume im Grundriss fest. Nach Selektieren des Raumes klicken sie dazu im Grundriss die rechte Maustaste und ändern unter den Eigenschaften die Standard-Raumbezeichnung zum Beispiel auf Wohnzimmer, Schlafzimmer, Küche, Bad oder WC. Im gleichen Dialog können Sie im Bereich Beschriftung verschiedene zusätzliche Beschriftungen wie beispielsweise die Bodenfläche, das Volumen, die Wohnfläche nach WoFlV oder DIN277 oder die Wohnungszuordnung bei Mehrfamilienhäusern mit anzeigen.

(passendes Video: Raumbeschriftung und Texturierung anhand von einem einfachen Mustergrundriss)

Eingabe von Fenstern und Türen

Beim Zeichnen von einem Grundriss gehört neben der Eingabe von Wänden (Innen- und Außenwände, Stellwände, virtuelle Wandelemente) und dem Konstruieren der Räume auch die Eingabe von Tür- und Fensterelementen um den Grundrissplan zu vervollständigen.

Bei Verwendung von Türen und Fenster können sie über die Eigenschaften (im Zeichenfeld rechte Maustaste ➔ Eigenschaften) die Abmessungen für das Tür- oder Fensterelement festlegen. Beim Fensterelement kann in diesem Bereich auch der Fenstertyp (Fensterform, Anzahl der Fensterflügel, Oberlichten u. v. m.) und wenn gewünscht die Einteilung der Fenstersprossen erfolgen.

Die Positionierung der Elemente (Fenster und Türen) kann auf 3 Arten erfolgen:

• Verwenden Sie eingegebene Hilfslinien, um das Element maßgernau zu positionieren. Die Bezugspunkte des Elements zur Hilfslinie können vor der Eingabe mit der Kurztaste STRG-W gewechselt werden  (links, rechts, Mitte).
• Nutzen Sie die Konstruktionshilfen für die exakter Position (rechte Maustaste ➔ Konstruktionshilfen)
• Setzen Sie die Türe oder das Fenster intuitiv ab und passen Sie deren Standort danach millimetergenau über die dynamischen Maßlinien an. Diese Funktion hilft enorm bei der Feinjustierung. Weitere Tipps zur schnellen Positionierung finden Sie in unseren Schulungsvideos.

(passendes Video: Eingabe von Tür- und Fenstern anhand eines einfachen Mustergrundrisses)

Grundriss vervollständigen und im 2D / 3D Modus einrichten

• Erfassung der Stützen, Schornsteine, Unterzüge und Überzüge
• Eingabe der Treppen (gerade Treppen, gewendelte Treppen und Podest-Treppen)
• Positionieren der Decken- und Wandaussparungen
• Dacheingabe (Pultdach, Walmdach, Giebeldach…), eventuell mit Eingabe von Dachgauben und Eingabe von Dachfenstern
  (Beispiel Video zur Eingabe von einem Dach)
• Bemaßung für den Grundriss einzeichnen
• Möbel aus dem integrierten 3D Katalog wählen (oder per Download aus dem Web) und positionieren. Elemente aus dem Katalog können sowohl im 2D- als auch im 3D-Modus verwendet werden.
• optional: Einrichtung des Grundrisses über 2D Symbole darstellen
  (Beispiel Video zum Einrichten mit 2D Zeichen- Symbolen)

TIPP: Möbel vieler bekannter Hersteller wie beispielsweise IKEA stehen kostenlos per Download im 3D Warehouse zur Verfügung und können ab cadvilla professional mit wenigen Klicks in den Standardkatalog integriert werden.
