Raumbuch für die Massen- und Flächenermittlung

Zusatzmodul

Aktivierung über Freischaltung

Raumbuch – Zusatzmodul

58,90 € *

(Der empfohlene Listenpreis beträgt 58,90 € )

– alle Preisangaben sind inkl. der gesetzlich vorgeschriebenen MwSt.

Zusatzmodul zur Ermittlung unterschiedlicher Massen und Flächen

Dieses Zusatzmodul ermöglicht eine farbige Auswertung von Massen und Flächen nach der Wohnflächenverordnung (WoFlV) und DIN 277 und stellt diese in 2D- und 3D Ansichten zur Verfügung. Weiters kann die Flächenauswertung in diversen Listen in den Formaten PDF, EXCEL, RTF und HTML erfolgen.

Es stehen folgende Werte bzw. Auswertungen zur Verfügung:

  • Bodenfläche
  • Wohnfläche
  • Nettogrundfläche < 1,5 m
  • Nettogrundfläche > 1,5 m
  • Summe Nettogrundflächen
  • Raum-Volumen
  • Netto-Rauminhalt
  • Brutto-Rauminhalt
  • Brutto-Geschoßfläche

Darüber hinaus können für folgende Konstruktionselemente verschiedene Werte dargestellt werden:

  • Fußböden: Bodenfläche und Volumen
  • Wände: Aufstandsfläche, Mantelfläche und Volumen
  • Decken: Deckenfläche und Volumen
  • Schornsteine: Aufstandsfläche, Mantelfläche und Volumen
  • Stützen: Aufstandsfläche, Mantelfläche und Volumen
  • 3D Konstruktionen: Fläche, Volumen
  • Dach: Fläche Eindeckung, Trauflänge, Gratlänge, Firstlänge, Kehllänge, Ortganglänge

Dieses Modul ist in folgenden cadvilla-Versionen bereits inkludiert

Raumbuch

Leistungsumfang – Raumbuch für die Massen- und Flächenermittlung

Auswahl für die Massen- und Flächenauswertung
Einstellungen Raumbuch
Flächenkontrolle mit farbiger Darstellung
Flächenauswertung in Listen
Massenkontrolle mit farbiger Darstellung
Auswahl für die Massen- und Flächenauswertung

Raumbuch AuswahlDie Oberfläche besteht aus zwei Baumansichten – Bereich und Auswahl. Über die Kästchen des Baumes werden die gewünschten Bereiche, Flächen und Massen zur Darstellung aktiviert und deaktiviert.

Die Visualisierung kann für Gebäude, Geschosse oder auch Wohnungen erstellt werden. Die Sichtbarkeit von deaktivierten Objekten bleibt unverändert.

In der Darstellung kann natürlich über die sichtbaren Folien wie z.B. Erdgeschoss, Obergeschoss oder Dachgeschoss die jeweilige Ebene aktiviert oder deaktiviert werden.

In der Baumstruktur Auswahl kann man wählen, welche Elemente innerhalb der Bereichsauswahl dargestellt werden sollen.

Einstellungen Raumbuch

Raumbuch EinstellungenIst die Option ‘Bauteil-Darstellung automatisch anpassen’ aktiviert, erscheinen, je nachdem welche Massen welcher Bauteile angezeigt werden sollen, die übrigen Elemente entweder transparent oder unsichtbar, ansonsten werden sie normal dargestellt.

Im Bereich Flächenzerlegung wird eingestellt, ob Flächen in Teilflächen zerlegt werden sollen. In diesem Fall werden die Flächen entsprechend der Flächenformel aufgeteilt und in verschiedenen Farben dargestellt.
Die Formeln der Teilflächen kann man ebenfalls anzeigen lassen, die Texteigenschaften können beliebig angepasst werden.

Flächenkontrolle mit farbiger Darstellung

Raumbuch FlaechendarstellungDiese Funktion ermöglicht eine farbige Darstellung von Flächen nach der Wohnflächenverordnung (WoFlV) oder DIN 277 in 2D und 3D Ansichten.

Es stehen folgende Einstellmöglichkeiten für Auswertungen zur Verfügung:

  • Bodenfläche
  • Wohnfläche
  • Nettogrundfläche < 1,5 m – Nettogrundfläche > 1,5 m
  • Summe Nettogrundflächen
  • Raumvolumen
  • Netto-Rauminhalt
  • Brutto-Rauminhalt
  • Brutto-Geschossfläche

Die Flächen werden in der 3D-Darstellung natürlich in der jeweiligen Höhe angezeigt.

Die Darstellung des Grundrisses kann in 2D oder 3D erfolgen und stellt als Anlage für die Kontrolle der Flächenauswertung nach DIN 277 oder der Wohnflächenverordnung eine große Hilfe dar.

Flächenauswertung in Listen

Die Massenermittlung bietet die Möglichkeit einer Raumbuchausgabe für die Wohnflächenberechnung
nach der Wohnflächenverordnung (WoFlV) und die Ermittlung der Rauminhalte nach DIN 277.

Für die Listenausgabe stehen folgende Formate zur Verfügung:

  • HTML
  • XLS (Microsoft Excel Tabelle)
  • RTF (Rich Text Format)
  • PDF (Portable Document Format) – ist das Standardformat für Dokumente und kann mit kostenlosen
    Programmen wie dem Acrobat Reader angezeigt werden.
Massenkontrolle mit farbiger Darstellung

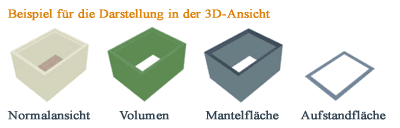

Raumbuch KonstruktionselementeDiese Funktion ermöglicht eine farbige Darstellung von Massen (wie Flächen, Volumen und Längen) in 2D- und 3D-Ansichten.

Es stehen folgende Einstellmöglichkeiten für Auswertungen zur Verfügung:

  • Fußböden: Bodenfläche, Volumen, Umfang
  • Wände: Aufstandsfläche, Mantelfläche, Volumen
  • Decken: Deckenfläche, Volumen
  • Stützen: Aufstandsfläche, Mantelfläche, Volumen
  • Schornsteine: Aufstandsfläche, Mantelfläche und Volumen
  • 3D Konstruktionen: Fläche, Volumen
  • Dach: Fläche Eindeckung, Trauflänge, Gratlänge, Firstlänge, Kehllänge, Ortganglänge
