Deckenaussparung eingeben

Die Funktion zur Eingabe einer Aussparung finden sie im Bereich Gebäude -> Aussparung -> Deckenaussparung.

Deckenaussparung bei der Ribbon Darstellung

Deckenaussparung bei Ribbon Darstellung

Dort haben sie die Möglichkeit die Deckenaussparung über ein Rechteck, einen Kreis oder ein Polygon einzugeben. Voraussetzung zur Eingabe eine Deckenaussparung ist natürlich eine vorhandene Decke.

Eingabemöglichkeiten für eine Decke

Es gibt zwei Möglichkeiten zur Erstellung einer Decke

  • Verwendung der Automatikdecke
  • manuelle Eingabe der Decke über „Gebäude -> Deckenplatte“

Die Automatikdecke wird bei Erstellung eines neuen Geschosses festgelegt. Nachträglich können sie die Automatikdecke aktivieren, indem sie mit der rechten Maustaste auf das Geschoss klicken und danach „Eigenschaften“ auswählen. Danach öffnet sich ein Dialogfenster in dem der Punkt „Automatikdecke erzeugen“ aktiviert oder deaktiviert werden kann.

Weitere Infos zur Eingabe von Decken finden sie hier.

Hinweis: Achten sie darauf, dass sie nicht eine Automatikdecke UND eine manuelle Decke übereinander liegen haben. Bei Eingabe einer Deckenaussparung würde bei dieser Situation die Zuordnung der Aussparung zur Decke nach dem Zufallsprinzip erfolgen.



Screenshot – Bildschirmkopie mit dem Snipping Tool in Microsoft Windows

Ein Screenshot ist ein Bildschirmfoto (eine Bildschirmkopie, ein Bildschirmabzug, eine Bildschirmaufnahme) und wird dafür gemacht um vom Bildschirm eine Momentaufnahme zu machen. Diese Momentaufnahme kann danach gegebenenfalls noch mit einem Bildbearbeitungsprogramm mit eigenen Symbolen, Linien, Texten oder Ähnliches ergänzt werden.

Ein weniger bekanntes Programm das aber in Windows enthalten ist, ist das Snipping Tool.

Das Snipping Tool kann zum Erfassen eines Screenshots oder zum Ausschneiden eines beliebigen Ausschnitts auf dem Bildschirm verwendet werden. Anschließend kann das Bild mit Anmerkungen versehen werden.

Das Snipping Tool finden sie unter
Alle Programme -> Zubehör -> Snipping Tool oder sie geben es einfach als Suchbegriff unter Windows ein.

Nach Installation von cadvilla ist Programmstart nicht möglich

Nach der Installation von cadvilla 6.x.x.x kann es sein, dass sich das Programm nicht starten lässt und stattdessen mit einer Fehlermeldung abschließt.

Es erscheint eine Fehlermeldung mit folgenden Inhalt:
Aufgrund eines unerwarteten Zustands muß die Applikation beendet werden!
Die Ausnahme, die zum Beenden der Applikation führt, ist im Logfile dokumentiert.

Der Grund für den Programmabruch liegt in einer fehlerhaften (nicht richtig abgeschlossenen) Installation des Microsoft-Programms Microsoft Visual C++ 2015 Redistributable 14.0.23026

Die Installation der Visual C++ Laufzeitumgebung konnte nicht richtig abgeschlossen werden, weil für eine korrekte Installation diverse Windows Updates benötigt werden. Diese Windows Updates befanden sich jedoch zum Installationszeitpunkt noch nicht auf dem Rechner.

Lösung:

  • Deinstallieren sie cadvilla
  • Deinstallieren sie gegebenenfalls das Programmpaket Microsoft Visual C++ 2015 Redistributable (über Systemsteuerung -> Programme ->Programme und Funktionen) falls dieses dort aufscheint.
    (falls die ein 64 BIT Windows System instalkliert haben, deinstallieren sie das Paket mit dem Zusatz x64, ansonsten bei einem 32 BIT Windows System das Paket mit dem Zusatz x86)
  • ALLE Windows Updates durchführen
    (über Systemsteuerung -> System und Sicherheit ->Windows Update)
  • Laden sie das Programmpaket Microsoft Visual C++ 2015 Redistributable über den unten angeführten Link und installieren es neu. Die Runtime-Library Microsoft Visual C++ 2015 Redistributable muß ohne Fehler durchlaufen! Wenn das nicht funktioniert, können sie eventuell noch den unten angeführten alternativen Link für das Programmpaket versuchen.
  • Installieren sie cadvilla neu.

Download-Link für das Paket

alternativ (falls die Installation der Lirbrary mit dem oben angeführten Link nicht fehlerfrei durchläuft):

Danach sollte cadvilla problemlos zu starten sein.

Fehlermeldung bei Auswahl der Fensterkonstruktion

Wenn cadvilla auf einem 32BIT Windows Betriebssystem installiert wurde kann es bei der Version 6.0.2.0 vorkommen, dass nach Auswahl der Fensterkonstruktion eine Fehlermeldung erscheint.

Führen sie bei Auftreten dieses Fehlers auf jeden Fall ein Windows Update durch. Eventuell ist nur eine Windows-Komponente nicht aktuell.

Wenn es danach immer noch nicht funktioniert:
Es handelt sich dabei um fehlerhafte DLL die mit dem nächsten Update beseitigt wird. Dieser Fehler tritt nur auf, wenn sie ein neues Projekt beginnen, in dem noch keine Fenster enthalten sind. In der Zwischenzeit können sie aber auch die fehlerhafte DLL manuell austauschen. Diese Datei liegt im Programmverzeichnis von cadvilla.

Zum Austausch bitte wie folgt vorgehen:

  • CyMath.zip herunterladen und entzippen
  • Die Datei dann durch die Datei CyMath.dll im cadvilla Verzeichnis
    C:\Programme\cadvilla professional plus 6\Program  (Beispiel für cadvilla professional plus 6)
    ersetzen

Es gibt dazu jedoch auch einen workaround – eine Alternative dass der Fehler im Projekt  nicht mehr kommt.

Ziehen sie dazu einmalig ein beliebiges Fenster aus den Fensterkonstruktionen auf eine Wand.
Gehen sie dazu wie folgt vor:

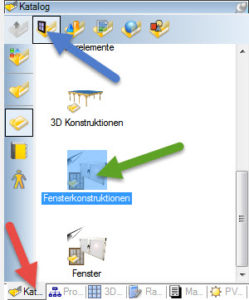

  • Rufen sie den Katalog auf (roter Pfeil)
  • Danach klicken sie auf Bauelemente (blauer Pfeil)
  • Dann wählen sie in den Bauelementen die Fensterkonstruktionen aus (grüner Pfeil)
  • Klicken sie nun mit der linken Maustaste auf ein Fenster – halten die Taste gedrückt – und ziehen es in eine Wand sodass dann das Fenster in der Wand erscheint.
  • Danach können sie das Fenster wieder selektieren und löschen.

Fensterkonstruktion aus Katalog einfügen

Nach diesem Vorgang können sie die Fensterkonstruktionen im Menübereich Gebäude -> Fenster ganz normal weiter verwenden.





Zoomen auf Cursorposition – Tastenbelegung für Zoom umschalten

Ab cadvilla Version 6 kann man die Tastenbelegung für das Zoomen auf die Cursorposition definieren.

Es gibt dazu 2 Einstell-Möglichkeiten:

  • mit STRG + UMSCHALT + Mausrad (bisheriges Verhalten)
  • nur mit dem Mausrad (neuer Standard ab Version 6)

In diesem Video-Tutorial zeigen wir Ihnen, in der Planungssoftware cadvilla, die neue Tastenbelegung für das Zoomen auf die Cursor Position ab der cadvilla Version 6.0.

Der grundlegende Ablauf zusammengefasst:

• Um auf die Cursor-Position hineinzuzoomen bewegen wir unseren Cursor auf die gewünschte Stelle und drehen am Mausrad. Das gilt für die 2D- sowie auch die 3D-Ansicht.
• In allen vorherigen cadvilla Versionen musste für diese Funktion die STRG und die SHIFT Taste gleichzeitig gedrückt werden. Um diese Tastenbelegung wiederherzustellen wählen wir das Menü – „Einstellungen“ – „Allgemein“. Unter „Navigation“ kann bei dem Punkt „Zoomen auf Cursor“ zwischen der Tastenkombination „STRG + SHIFT + Mausrad“ und nur „Mausrad“ gewählt werden. Um die Einstellungen zu bestätigen klicken wir auf „OK“.

Änderungen beim Oberflächenplaner

Den Oberflächenplaner finden sie im Bereich Konstruktion.
Um eine Oberfläche zu erzeugen wurde bis cadvilla 5.x.x.x die Bezeichnung der Funktion „Oberfläche erzeugen“ benannt.

Ab der cadvilla 6.x.x.x heißt die Bezeichnung der Funktion „Einzelne 3D Fläche“. Die Funktionen unter diesem Menüpunkt (Eingabe über Rechteck, Eingabe über Polygon, Eingabe über Ebene) sind gleich geblieben.
