Projekt in der 3D-Ansicht an das Hintergrundbild anpassen

Sie möchten in Ihrem Projekt ein selbst erstelltes Hintergrundbild verwenden.

Schritt 1 – 3D Ansicht öffnen
Öffnen Sie dazu eine neue 3D-Ansicht. Das Sichtfenster sollte das ungefähr das gleiche Verhältnis wie das Hintergrundbild haben.
(Beispiel: Das Bild hat 1600 x 1200 Pixel Auflösung -> Sichtfensterverhältnis 4:3)

Schritt 2 – Hintergrundbild einfügen

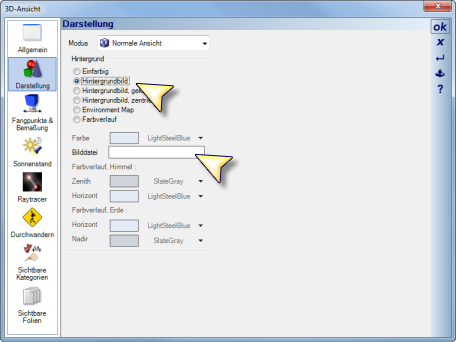

Klicken Sie nun in der 3D-Ansicht die rechte Maustaste und gehen auf Eigenschaften. Dort wählen Sie dann im Bereich Darstellung die Option Hintergrundbild und eine entsprechendes Hintergrundbild aus (siehe Markierungen) .

Schritt 3 – Öffnungswinkel des Hintergrundbildes heraus finden
Um das Projekt im Hintergrundbild möglichst realistisch erscheinen zu lassen, benötigen Sie den Öffnungswinkel mit dem das Foto bzw. Hintergrundbild erstellt wurde. Der Öffnungswinkel hängt mit der verwendeten Brennweite des Objektives und der Größe des  Kamerasensors zusammen und kann mit diesen beiden Werten berechnet werden .

Um die Brennweite des Hintergrundbildes zu erfahren, klicken Sie im Explorer mit der rechten Maustaste auf das Foto und gehen dann auf Eigenschaften. Es erscheint ein ähnlicher Dialog wie im rechts dargestellten Screenshot (Dialogbeispiel aus WIN 7).

Unter Details finden Sie dann alle wichtigen Kameradaten zum Foto.

In unserem Beispiel wurde das Foto mit einer NIKON COOLPIX S5100 erstellt  (Kompaktkamera – Bildsensorgröße 1/2,3“). Die eingestellte Brennweite zum Bild war 5 mm. Dieser Wert entspricht umgerechnet auf das Kleinbildformat (36 x 24 mm) einem Wert von 28 mm (siehe Markierungspfeile).

Nun gehen sie in nachstehende Tabelle und suchen für die Brennweite  den entsprechenden Öffnungswinkel.

Die wichtigsten Werte – bezogen auf das Kleinbild-Format 36 x 24 mm – sind:
Brennweite 22 mm … Öffnungswinkel 89,04 °
Brennweite 25 mm … Öffnungswinkel 81,74 °
Brennweite 28 mm … Öffnungswinkel 75,38 °
Brennweite 35 mm … Öffnungswinkel 63,44 °
Brennweite 50 mm … Öffnungswinkel 46,79 °
Brennweite 70 mm … Öffnungswinkel 34,35 °

Weitere Werte (auch für die verschiedenen Kamerasensorgrößen) finden Sie in unserer Öffnungswinkeltabelle.

Sollte Ihnen die Größe des Bildsensors Ihrer Kamera bekannt sein, können Sie mit unserer Excel-Datei den Blickwinkel selbst berechnen.

Schritt 4 – 3D Betrachterstandpunkt setzen
Und nun kommen wir zum wichtigsten Punkt – das Erstellen eines Betrachterstandpunktes.

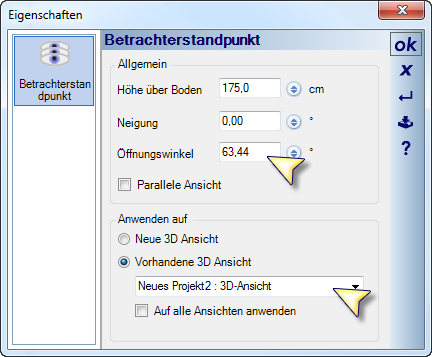

Den Betrachterstandpunkt können Sie mit der Funktion „3D Betrachterstandpunkt setzen“ in der 2D-Ansicht erstellen.
Im Dialog tragen Sie den aus der Tabelle gewonnenen Öffnungswinkel ein und wenden diesen auf die vorhandene 3D-Ansicht an.

Die nun dargestellte 3D-Ansicht passt genau mit dem Hintergrundbild zusammen.

Zusammenfassung:

  • Öffnen einer 3D-Ansicht im gleichen Verhältnis wie die Auflösung Hintergrundbildes
  • Hintergrundbild einfügen
  • Verwendeten Öffnungswinkel des Hintergrundbildes herausfinden
  • Betrachterstandpunkt für die vorhandene 3D Ansicht setzen
