Eigene Profile für Sweepkörper erstellen
Ein Sweepkörper besteht aus einem Profil, welches einem Linienzug folgt. Das Profil ist dabei mit dem Querschnitt gleichzusetzen. Neben den vordefinierten Profilen können Sie auch ein eigenes Profil erstellen.
Definition eines eigenen Profils am Beispiel einer Dachrinne:
Beispielsweise könnte man eine Dachrinne als Sweepkörper eingeben. Dabei ist der Querschnitt der Dachrinne das Profil und der Linienzug des Sweepkörpers definiert die Richtung, in welche die Dachrinne geht. In folgendem Beispiel zeigen wir Ihnen, wie Sie das Profil einer Dachrinne eingeben, dieses danach als Profil speichern und bei einem Sweepkörper einsetzen.
- Zur Eingabe des Profils gehen Sie auch 2D&Layout → Polygon → geschlossenes Polygon
- Nach Eingabe des Profils selektieren Sie das Profil → rechte Maustaste → Selektion als Profildatei speichern. Als Speicherort für das Profil wählen Sie idealerweise unter Katalog den Ordner AEC → Profile

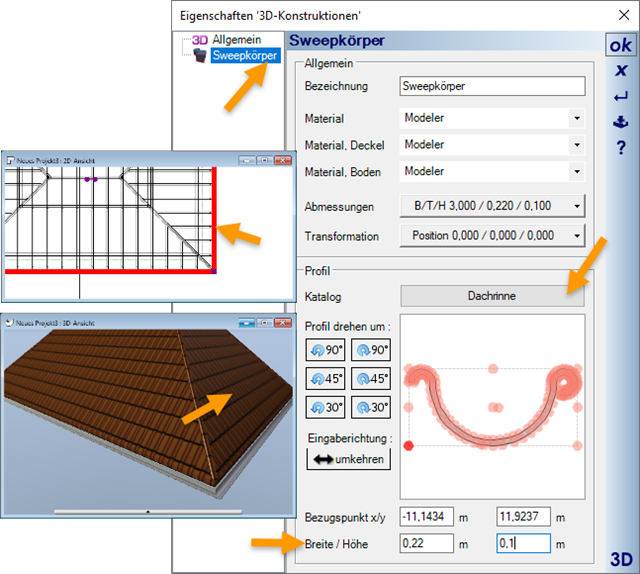

- Bei Eingabe des Sweepkörpers können Sie nun im Eigenschaftsdialog das neu erstellte Profil auswählen (über Klick auf Katalog → Profil auswählen), die Breite und Höhe definieren, und den Sweepkörper wie gewünscht im Projekt positionieren.
