Geländeelemente werden teilweise in 3D nicht angezeigt

In seltenen Fällen kommt es vor, dass eingegebene Geländeelemente (Beet, Weg, Terrasse, Gewässer) teilweise in der 3D Ansicht nicht angezeigt, oder von anderen Geländeelementen überdeckt werden.

Folgender Weg kann zur Lösung des Problems führen.

  • Achten Sie darauf, dass sich alle Geländeelemente innerhalb der definierten Umgebung befinden und zumindest einen Abstand von 1m zur jeweiligen Umgebungskante haben.
  • Vermeiden Sie übereinander (deckungsgleiche) oder teilweise ineinander liegende Polygoneckpunkte von Geländeelementen.

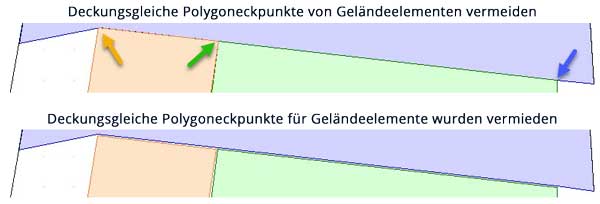

    In dargestellten Beispiel liegen folgende Polygoneckpunkte übereinander:

    • ein Polygoneckpunkt der blauen und der orangen Fläche (oranger Pfeil) – das sollte vermieden werden
    • ein Polygoneckpunkt der orangen und der grünen Fläche (grüner Pfeil) – das sollte vermieden werden
    • ein Polygoneckpunkt der blauen und der grünen Fläche (blauer Pfeil) – das sollte vermieden werden
  • Setzen Sie die Aushubtiefe aller Geländeelemente auf 0,00m. Dabei gehen sie am besten folgendermaßen vor:
    • Ab Version 10

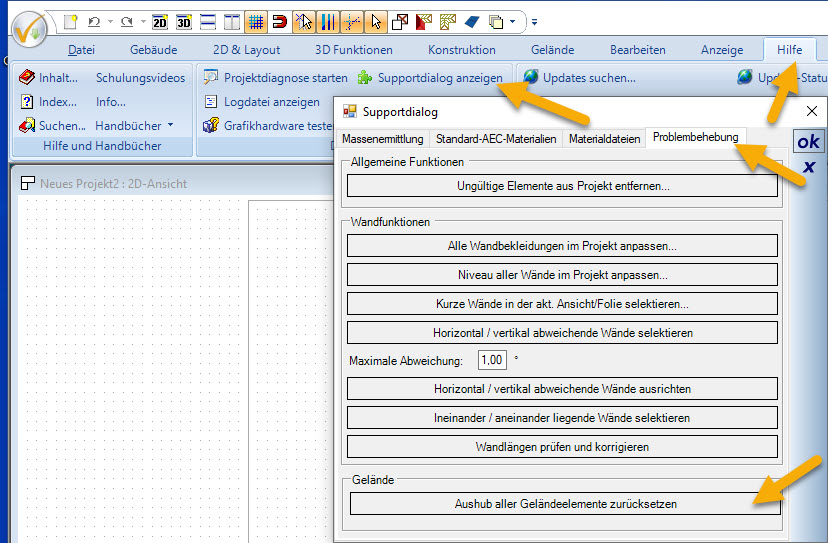

    • Klicken Sie auf Hilfe → Supportdialog anzeigen → Problembehebung → Aushub aller Geländeelemente zurücksetzen
    • Bis Version 9
    • Setzen Sie die Folie Umgebung als aktive Folie (rechte Maustaste auf Umgebung) → als aktuelles Element setzen).

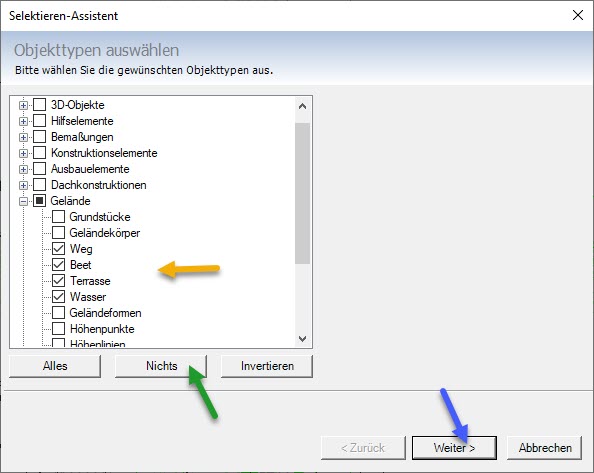

    • Gehen Sie auf ‚Bearbeiten‘ → ‚Selektieren-Assistent‘, klicken auf die Schaltfläche ‚Nichts‘ (grüner Pfeil), wählen danach unter den selektierbaren Elementen im Bereich Gelände die Positionen Weg, Beet, Terrasse und Wasser (gelber Pfeil) aus und bestätigen mit Klick auf die Schaltfläche ‚Weiter‘ (blauer Pfeil).
    • Danach wählen Sie ‚in allen Folien‘ und klicken auf ‚Fertig stellen‘.
    • Nun klicken sie die rechte Maustaste und wählen „Eigenschaften„.

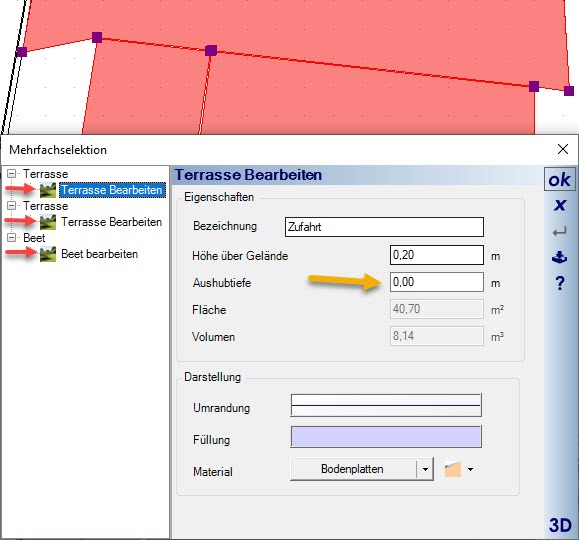

    • Im darauf folgenden Dialogfenster setzen sie für alle dargestellten Geländeelemente (im Beispiel rot markiert) die Aushubtiefe auf 0,00.
    • Danach klicken sie wieder auf ‚OK‘ und schließen damit den Dialog.

Nun wird das Gelände neu berechnet und die einzelnen Geländeelemente sollten richtig dargestellt werden. Dieser Vorgang kann je nach Umfang der geänderten Geländeelemente mehrere Minuten dauern und sollte auf keinen Fall abgebrochen werden.
